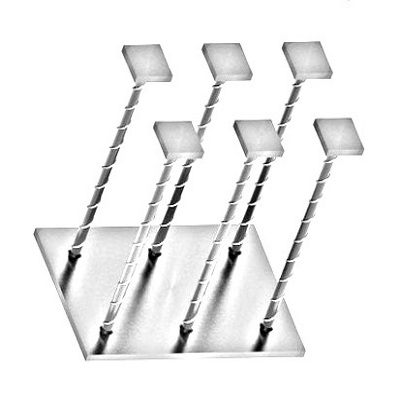

Закладные изделия серия 1.400-15 МН 142

 Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 142-1	Значение марки МН 142-2	Значение марки МН 142-3	Значение марки МН 142-4	Значение марки МН 142-5	Значение марки МН 142-6
Размер пластины, мм	А	250	250	250	250	250	250
Размер пластины, мм	В	400	400	400	400	400	400
Размер пластины, мм	б	8	8	8	8	8	8
Привязки анкеров, мм	а1	180	180	180	180	180	180
Привязки анкеров, мм	а2	35	35	35	35	35	35
Привязки анкеров, мм	в1	160	160	160	160	160	160
Привязки анкеров, мм	в2	40	40	40	40	40	40
Количество и диаметр анкеров		6ф10AIII	6ф10AIII	6ф10AIII	6ф10AIII	6ф10AIII	6ф10AIII
Длина анкеров, мм	L	370	270	220	370	270	120
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	6.3	6.3	6.3	6.9	6.9	6.9
Размеры пластин усиления и кол-во, мм					40х40х8 (шт.6)	40х40х8 (шт.6)	40х40х8 (шт.6)
Выборка стали на 1 изделие (арм. AIII ф10), кг		1.4	1.0	0.8	1.4	1.0	0.4
Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		7.7	7.3	7.1	8.3	7.9	7.3
Обозначение изделия		1.400-15.B1.150-54	1.400-15.B1.150-55	1.400-15.B1.150-56	1.400-15.B1.150-57	1.400-15.B1.150-58	1.400-15.B1.150-59
