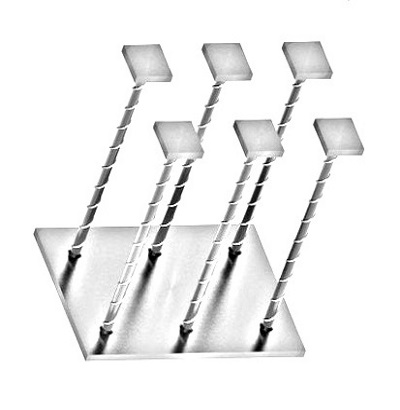

Закладные изделия серия 1.400-15 МН 136

 Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 136-1	Значение марки МН 136-2	Значение марки МН 136-3	Значение марки МН 136-4	Значение марки МН 136-5	Значение марки МН 136-6
Размер пластины, мм	А	200	200	200	200	200	200
Размер пластины, мм	В	250	250	250	250	250	250
Размер пластины, мм	б	10	10	10	10	10	10
Привязки анкеров, мм	а1	120	120	120	120	120	120
Привязки анкеров, мм	а2	40	40	40	40	40	40
Привязки анкеров, мм	в1	90	90	90	90	90	90
Привязки анкеров, мм	в2	35	35	35	35	35	35
Количество и диаметр анкеров		6ф14AIII	6ф14AIII	6ф14AIII	6ф14AIII	6ф14AIII	6ф14AIII
Длина анкеров, мм	L	540	420	320	540	420	170
Выборка стали на 1 изделие (профильная сталь), кг	-б=10	3.9	3.9	3.9	5.1	5.1	5.1
Размеры пластин усиления и кол-во, мм					50х50х10 (шт.6)	50х50х10 (шт.6)	50х50х10 (шт.6)
Выборка стали на 1 изделие (арм. AIII ф12), кг		3.9	3.1	2.3	3.9	3.1	1.3
Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		7.8	7.0	6.2	9.0	8.2	6.4
Обозначение изделия		1.400-15.B1.150-18	1.400-15.B1.150-19	1.400-15.B1.150-20	1.400-15.B1.150-21	1.400-15.B1.150-22	1.400-15.B1.150-23
