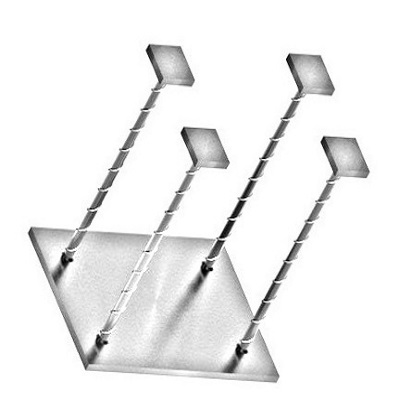

Закладные изделия по серии 1.400-15 МН 121

 Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 121-1	Значение марки МН 121-2	Значение марки МН 121-3	Значение марки МН 121-4	Значение марки МН 121-5	Значение марки МН 121-6
Размер пластины, мм	А	200	200	200	200	200	200
Размер пластины, мм	В	300	300	300	300	300	300
Размер пластины, мм	б	8	8	8	8	8	8
Привязки анкеров, мм	а1	120	120	120	120	120	120
Привязки анкеров, мм	а2	40	40	40	40	40	40
Привязки анкеров, мм	в1	220	220	220	220	220	220
Привязки анкеров, мм	в2	40	40	40	40	40	40
Количество и диаметр анкеров		4ф10AIII	4ф10AIII	4ф10AIII	4ф10AIII	4ф10AIII	4ф10AIII
Длина анкеров, мм	L	370	270	220	370	270	120
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	3.8	3.8	3.8	4.2	4.2	4.2
Размеры пластин усиления и кол-во, мм					40х40х8 (шт.4)	40х40х8 (шт.4)	40х40х8 (шт.4)
Выборка стали на 1 изделие (арм. AIII ф10), кг		0.9	0.7	0.6	0.9	0.7	0.3

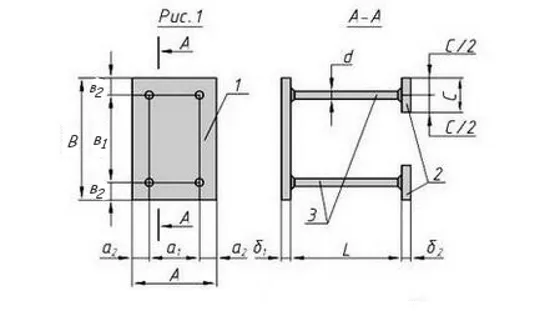

Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		4.7	4.5	4.4	5.1	4.9	4.5
Обозначение изделия		1.400-15.B1.130-24	1.400-15.B1.130-25	1.400-15.B1.130-26	1.400-15.B1.130-27	1.400-15.B1.130-28	1.400-15.B1.130-29
