Закладные изделия по серии 1.400-15 МН 113

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 113-1	Значение марки МН 113-2	Значение марки МН 113-3	Значение марки МН 113-4	Значение марки МН 113-5	Значение марки МН 113-6
Размер пластины, мм	А	150	150	150	150	150	150
Размер пластины, мм	В	200	200	200	200	200	200
Размер пластины, мм	б	6	6	6	6	6	6
Привязки анкеров, мм	а1	90	90	90	90	90	90
Привязки анкеров, мм	а2	30	30	30	30	30	30
Привязки анкеров, мм	в1	120	120	120	120	120	120
Привязки анкеров, мм	в2	40	40	40	40	40	40
Количество и диаметр анкеров		4ф8AIII	4ф8AIII	4ф8AIII	4ф8AIII	4ф8AIII	4ф8AIII
Длина анкеров, мм	L	300	250	200	300	250	80
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	1.4	1.4	1.4	1.4	1.4	1.4
Размеры пластин усиления и кол-во, мм					40х40х8 (шт.4)	40х40х8 (шт.4)	40х40х8 (шт.4)
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.5	0.4	0.3	0.5	0.4	0.1

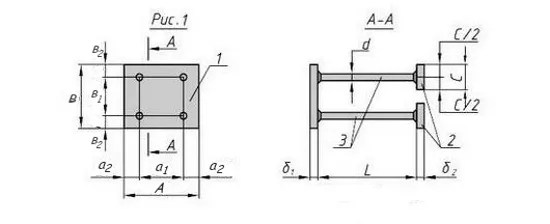

Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		1.9	1.8	1.7	2.3	2.2	1.9
Обозначение изделия		1.400-15.B1.120-48	1.400-15.B1.120-49	1.400-15.B1.120-50	1.400-15.B1.120-51	1.400-15.B1.120-52	1.400-15.B1.120-53
