Закладные изделия по серии 1.400-15 МН 110

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:

Параметр	Обозначение	Значение марки МН 110-1	Значение марки МН 110-2	Значение марки МН 110-3	Значение марки МН 110-4	Значение марки МН 110-5	Значение марки МН 110-6
Размер пластины, мм	А	100	100	100	100	100	100
Размер пластины, мм	В	250	250	250	250	250	250
Размер пластины, мм	б	8	8	8	8	8	8
Привязки анкеров, мм	а1	60	60	60	60	60	60
Привязки анкеров, мм	а2	20	20	20	20	20	20
Привязки анкеров, мм	в1	180	180	180	180	180	180
Привязки анкеров, мм	в2	35	35	35	35	35	35
Количество и диаметр анкеров		4ф12AIII	4ф12AIII	4ф12AIII	4ф12AIII	4ф12AIII	4ф12AIII
Длина анкеров, мм	L	470	370	270	470	370	170
Выборка стали на 1 изделие (профильная сталь), кг	-б=8	1.6	1.6	1.6	1.6	1.6	1.6
Размеры пластин усиления и кол-во, мм					50х50х10 (шт.4)	50х50х10 (шт.4)	50х50х10 (шт.4)
Выборка стали на 1 изделие (арм. AIII ф12), кг		1.7	1.3	1.0	1.7	1.3	0.6

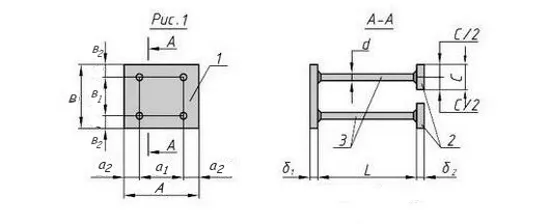

Рисунок на чертеже		1	1	1	1	1	1
Итого, кг		3.3	2.9	2.6	4.1	3.7	3.0
Обозначение изделия		1.400-15.B1.120-30	1.400-15.B1.120-31	1.400-15.B1.120-32	1.400-15.B1.120-33	1.400-15.B1.120-34	1.400-15.B1.120-35
