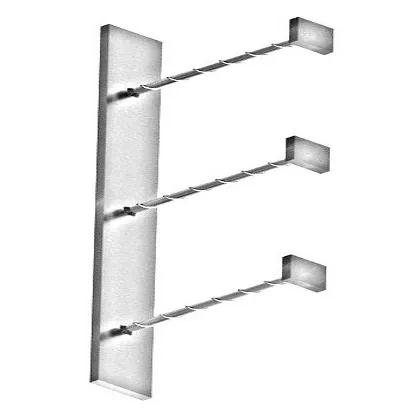

Закладные изделия по серии 1.400-15 МН 104

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:



Параметр	Обозначение	Значение марки МН 104-1	Значение марки МН 104-3	Значение марки МН 104-6
Размер пластины, мм	А	60	60	60
Размер пластины, мм	В	п.м.	п.м.	п.м.
Размер пластины, мм	б	6	6	6
Привязки анкеров, мм	а2	30	30	30
Привязки анкеров, мм	в1	200	200	200
Привязки анкеров, мм	в2
Количество и диаметр анкеров		5ф8AIII	5ф8AIII	5ф8AIII
Длина анкеров, мм	L	300	200	80
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	2.8	2.8	2.8
Размеры пластин усиления и кол-во, мм				40х40х8 (шт.5)
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.6	0.4	0.2

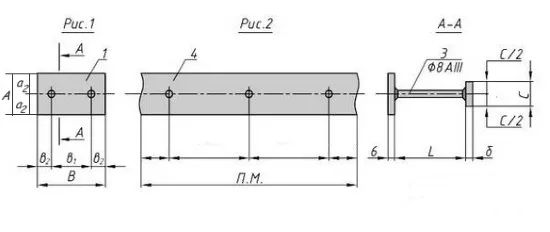

Рисунок на чертеже		2	2	2
Итого, кг		3.4	3.2	3.5
Обозначение изделия		1.400-15.B1.110-09	1.400-15.B1.110-10	1.400-15.B1.110-11
