Закладные изделия по серии 1.400-15 МН 103

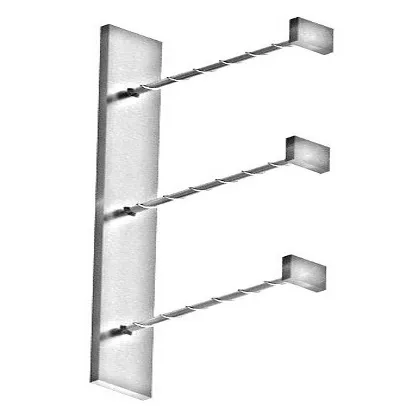

Закладные детали являются унифицированными железобетонными конструкциями, предназначенными для крепления технологических коммуникаций и устройств на вертикальных частях бетонных сооружений. Производим закладные изделия в соответствии с нормативно-технической документацией на изделия. Учитываем пожелания заказчика при заказе в выборе марки стали, покрытия, маркировки. Производство осуществляется из арматурных стержней и листового и профильного прокатов. Закладные изделия бывают с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.

Характеристики:



Параметр	Обозначение	Значение марки МН 103-1	Значение марки МН 103-3	Значение марки МН 103-6
Размер пластины, мм	А	60	60	60
Размер пластины, мм	В	200	200	200
Размер пластины, мм	б	6	6	6
Привязки анкеров, мм	а2	30	30	30
Привязки анкеров, мм	в1	120	120	120
Привязки анкеров, мм	в2	40	40	40
Количество и диаметр анкеров		2ф8AIII	2ф8AIII	2ф8AIII
Длина анкеров, мм	L	300	200	80
Выборка стали на 1 изделие (профильная сталь), кг	-б=6	0.6	0.6	0,6
Размеры пластин усиления и кол-во, мм				40х40х8 (шт.2)
Выборка стали на 1 изделие (арм. AIII ф8), кг		0.3	0.2	0,1
Рисунок на чертеже		1	1	1
Итого, кг		0.9	0.8	0.9
Обозначение изделия		1.400-15.B1.110-06	1.400-15.B1.110-07	1.400-15.B1.110-08
