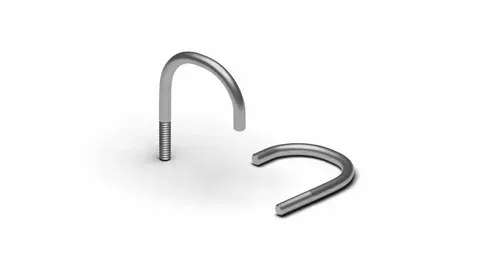

Хомуты J-образные ГОСТ 24139-80
Хомуты J-образные ГОСТ 24139-80
ГОСТ 24139-80. Хомуты односторонние
| Обозначение: | ГОСТ 24139-80 |
|---|---|
| Статус: | действующий |
| Тип: | ГОСТ |
| Название русское: | Детали крепления трубопроводов. Хомуты односторонние. Конструкция и размеры. |
| Дата издания: | 01.05.1993 |
| Дата введения в действие: | 01.01.1981 |
| Область и условия применения: | Настоящий стандарт распространяется на односторонние хомуты диаметром от 14 до 200 мм. |
1. Настоящий стандарт распространяется на односторонние хомуты диаметром D от 14 до 200 мм.
2. Конструкция и размеры односторонних хомутов должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения одностороннего хомута D = 60 мм из стали марки ВСтЗ оцинкованный с покрытием Ц9.хр:
Хомут 50-ст3-20-Ц9.хр. ГОСТ 24139-80
3. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
4. Технические требования - по ГОСТ 24140-80.
Хомуты ГОСТ 24139-80 односторонние диаметром от 14 до 200 мм. изготавливаются из прутка соответствующего диамера.
Допуск параллельности и перекос осей поверхности d не должны превышать 2 мм
Хомуты могут быть изготовлены без покрытия, или оцинкованные :с нанесением защитного цинкового покрытия . Цинкование выполняется гальваническим или термодиффузионным способом.
