Хомуты ГОСТ 24137-80

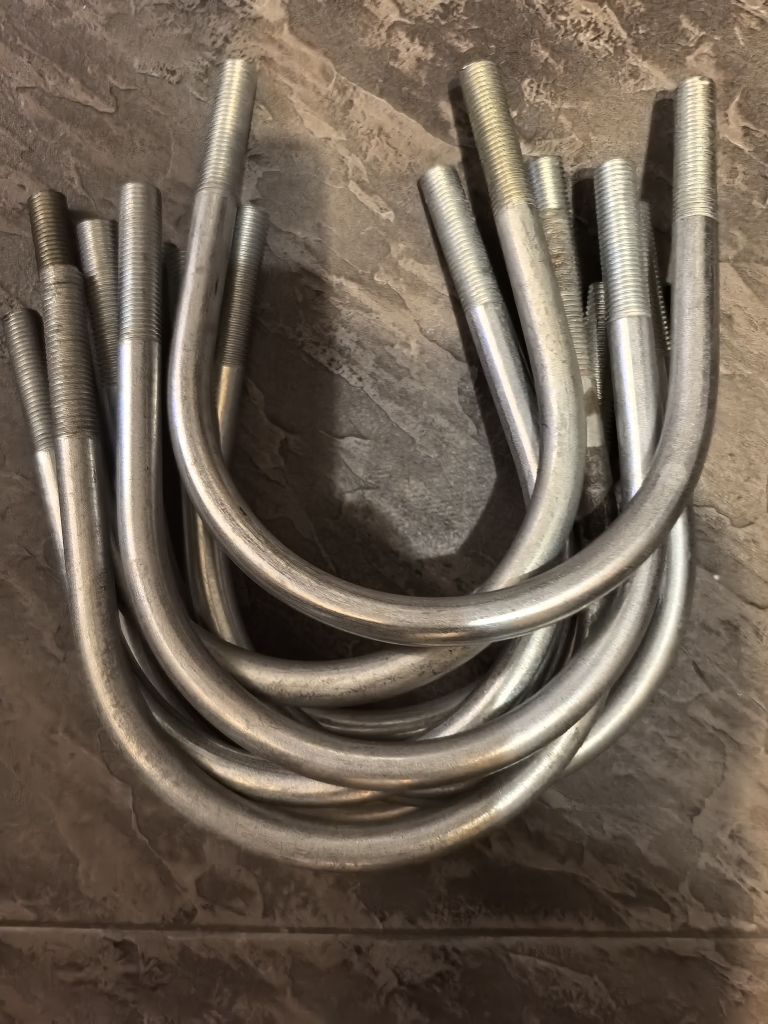

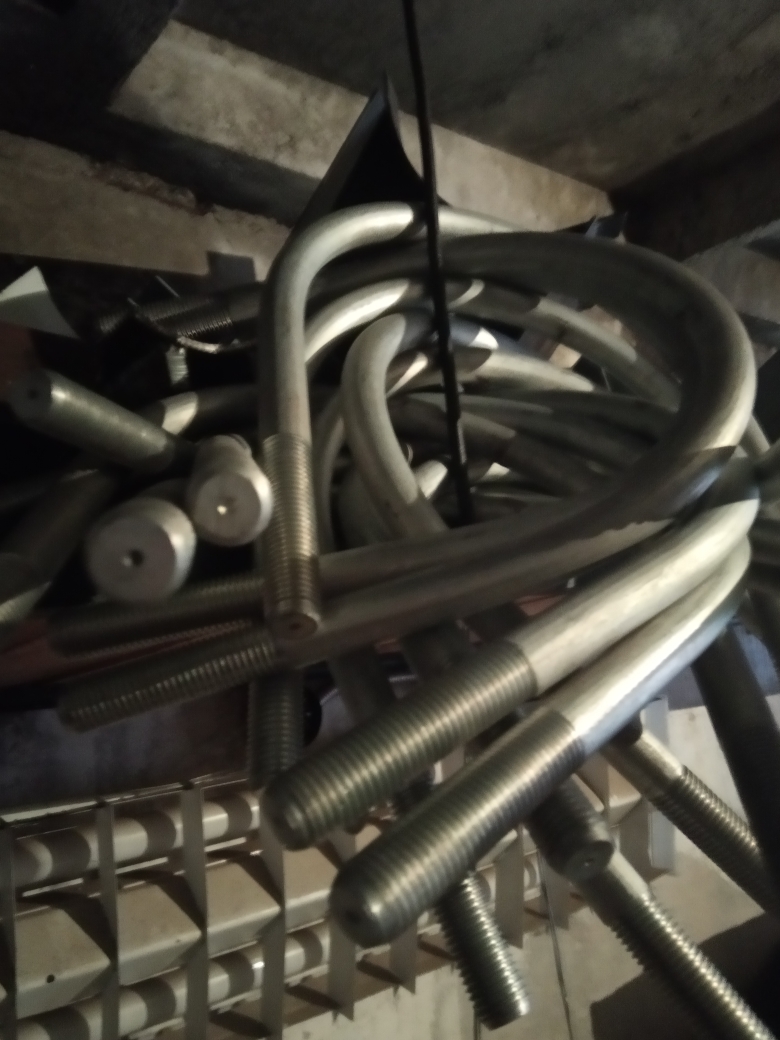

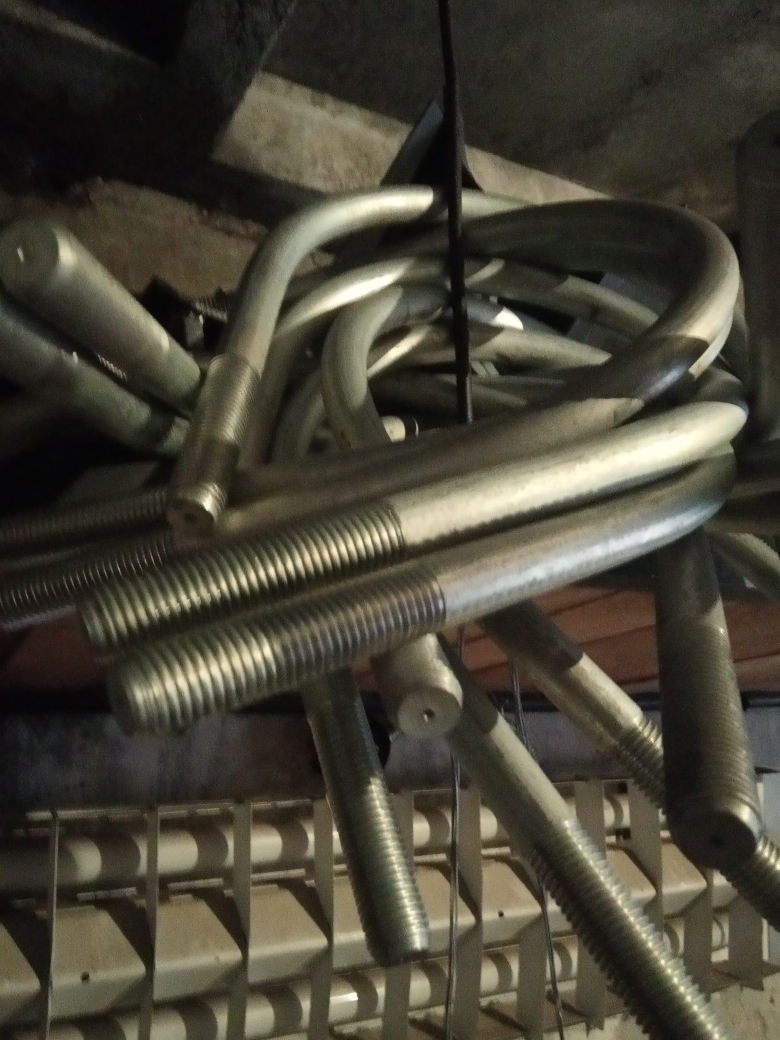

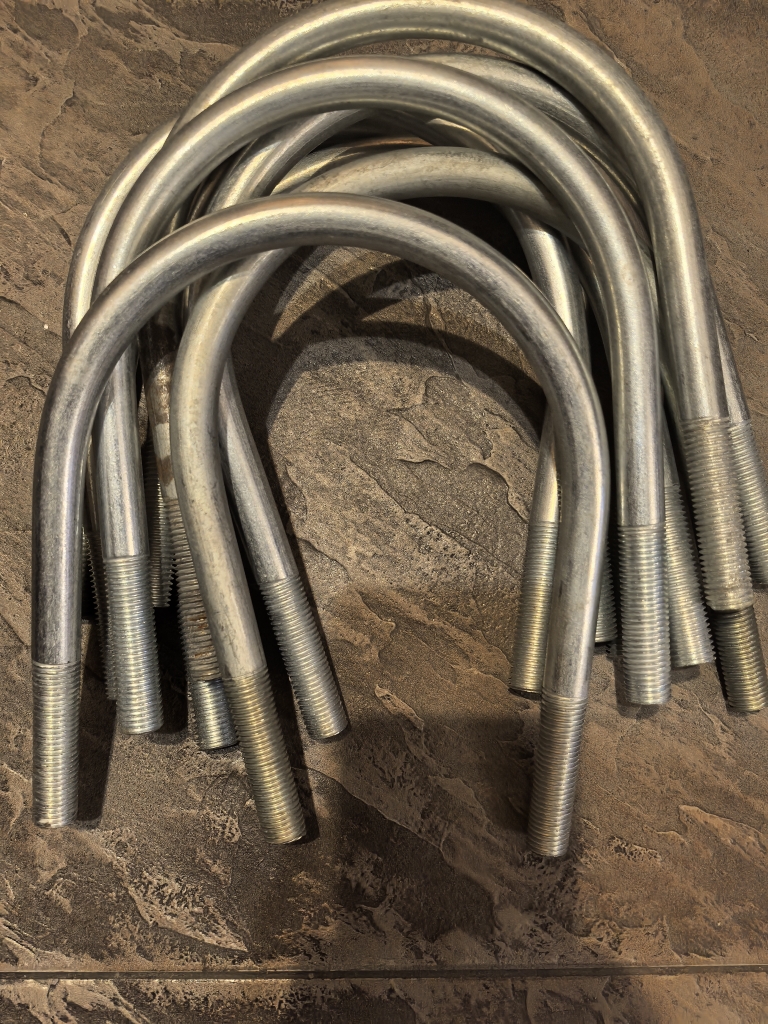

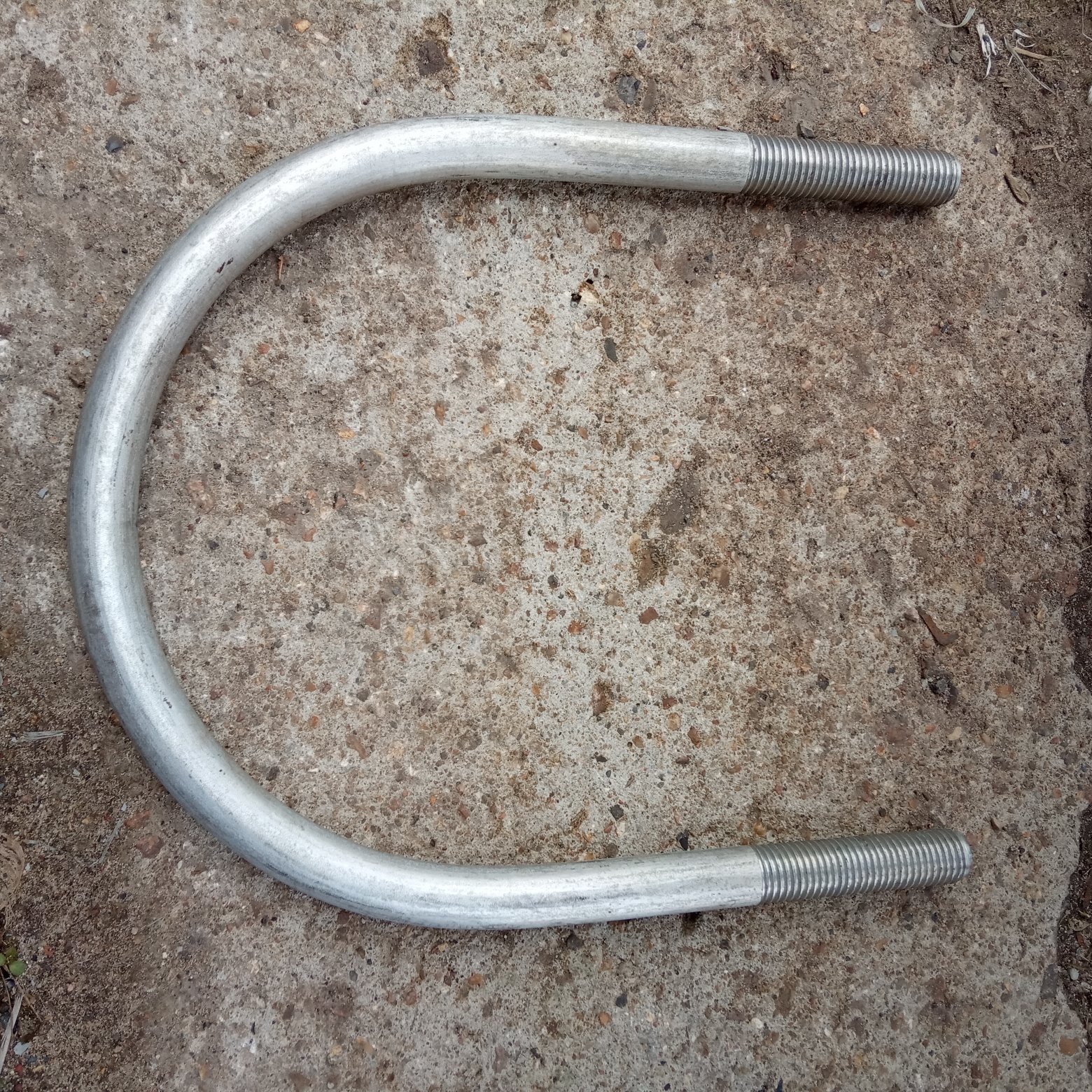

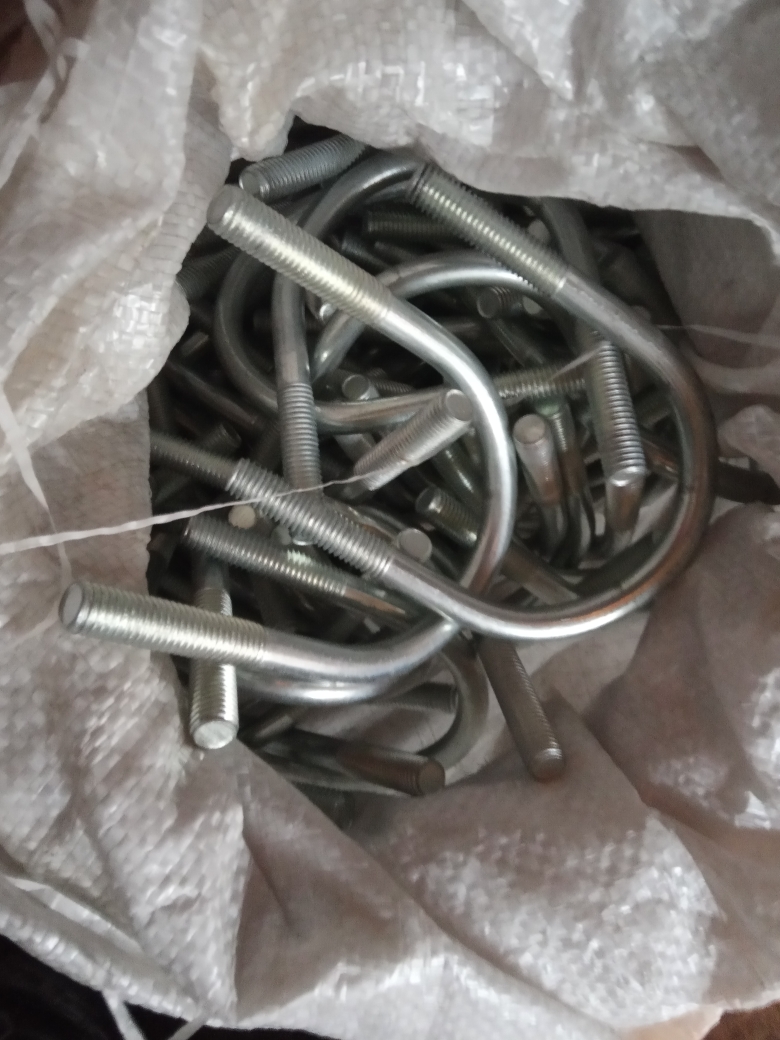

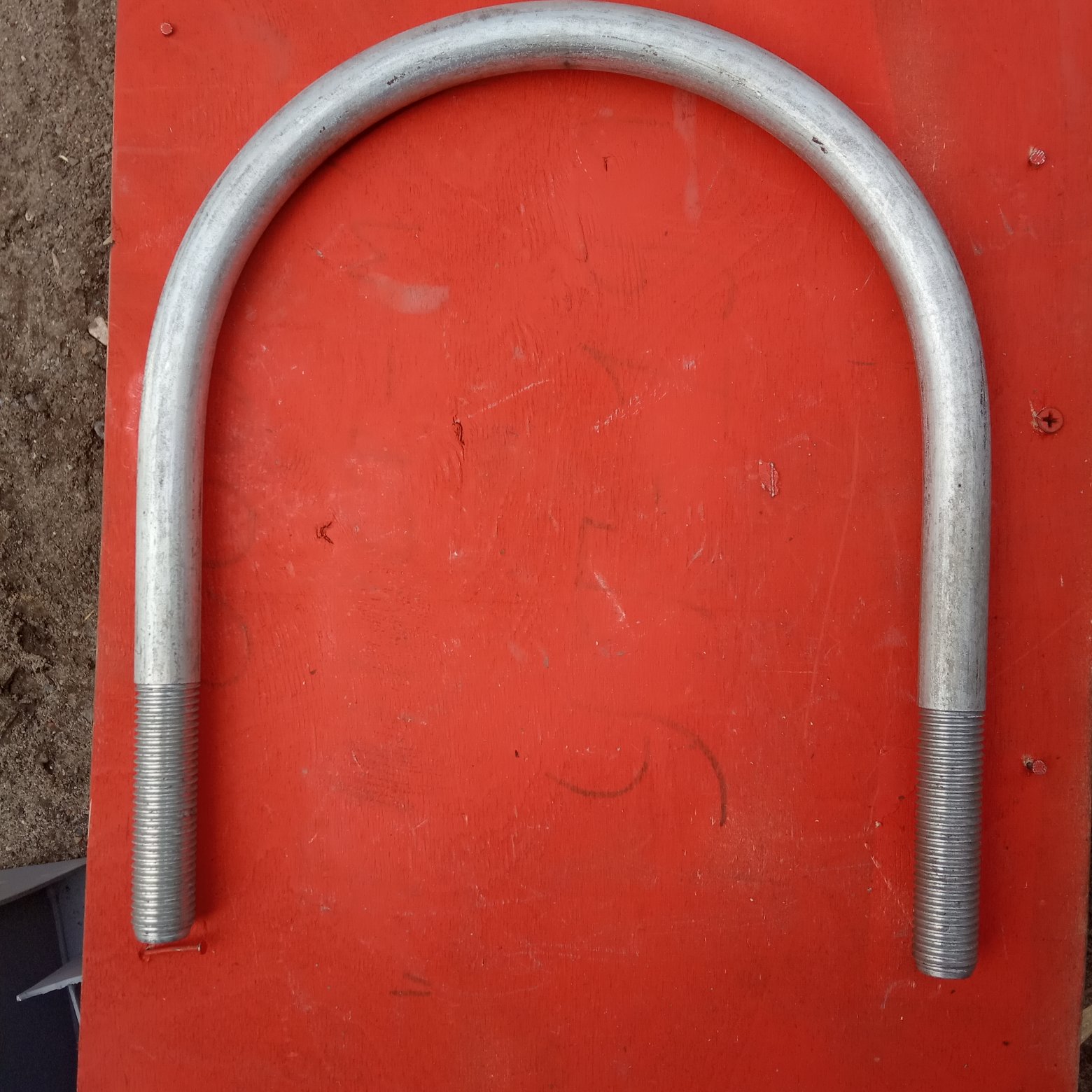

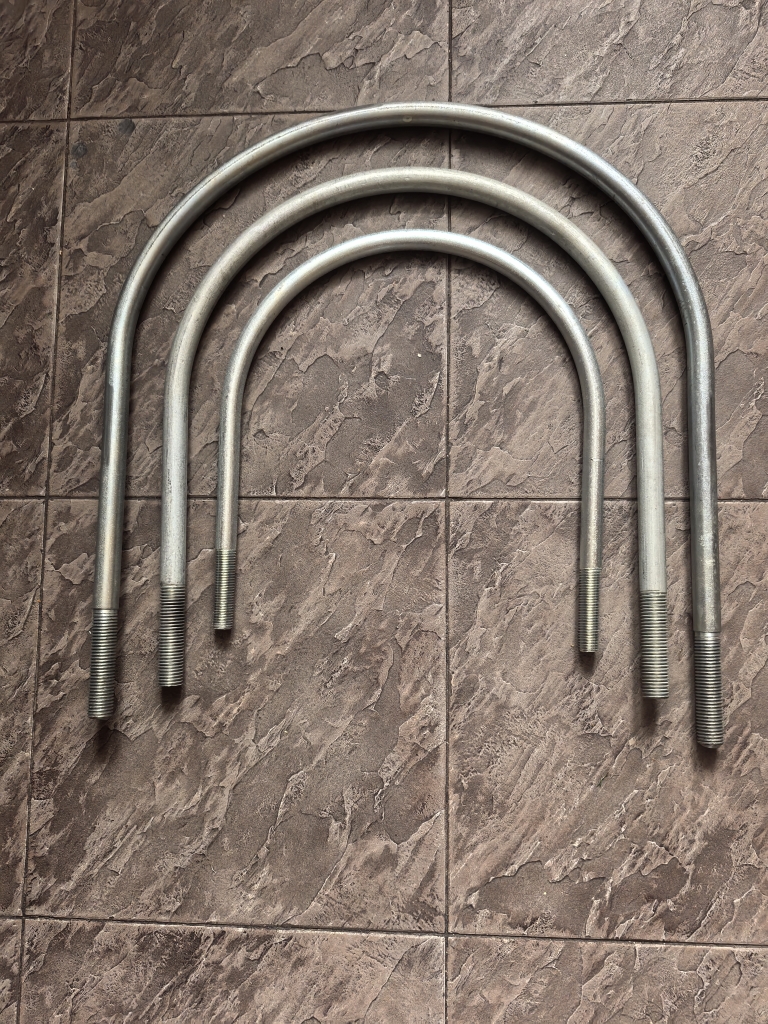

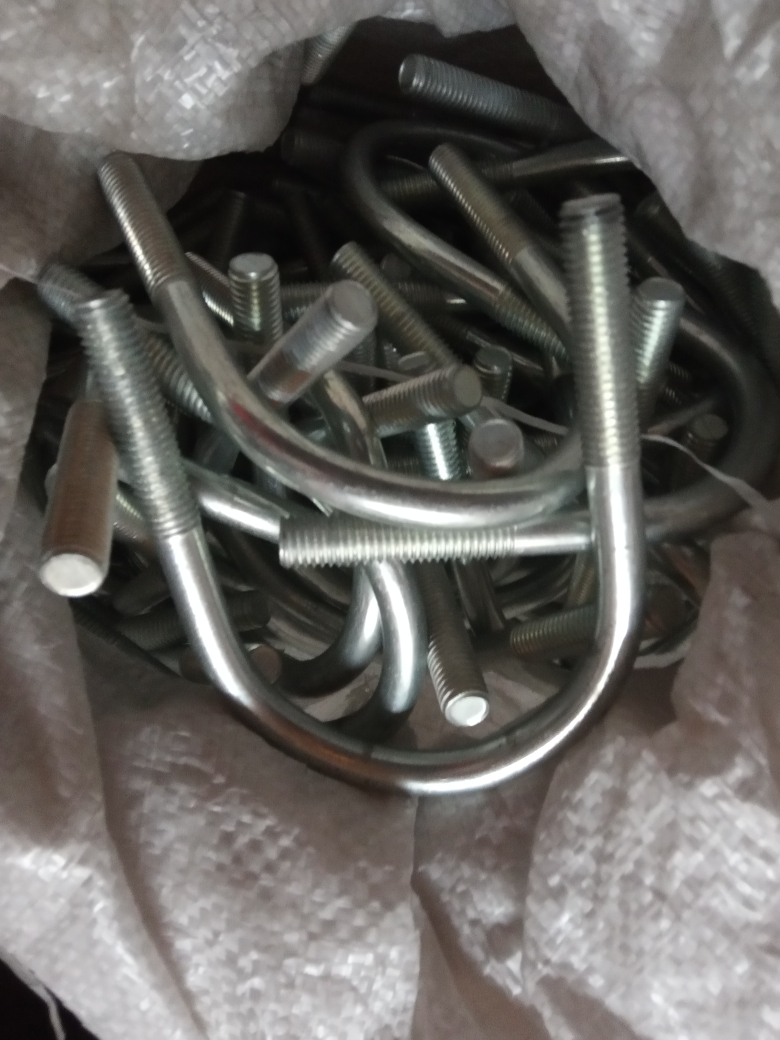

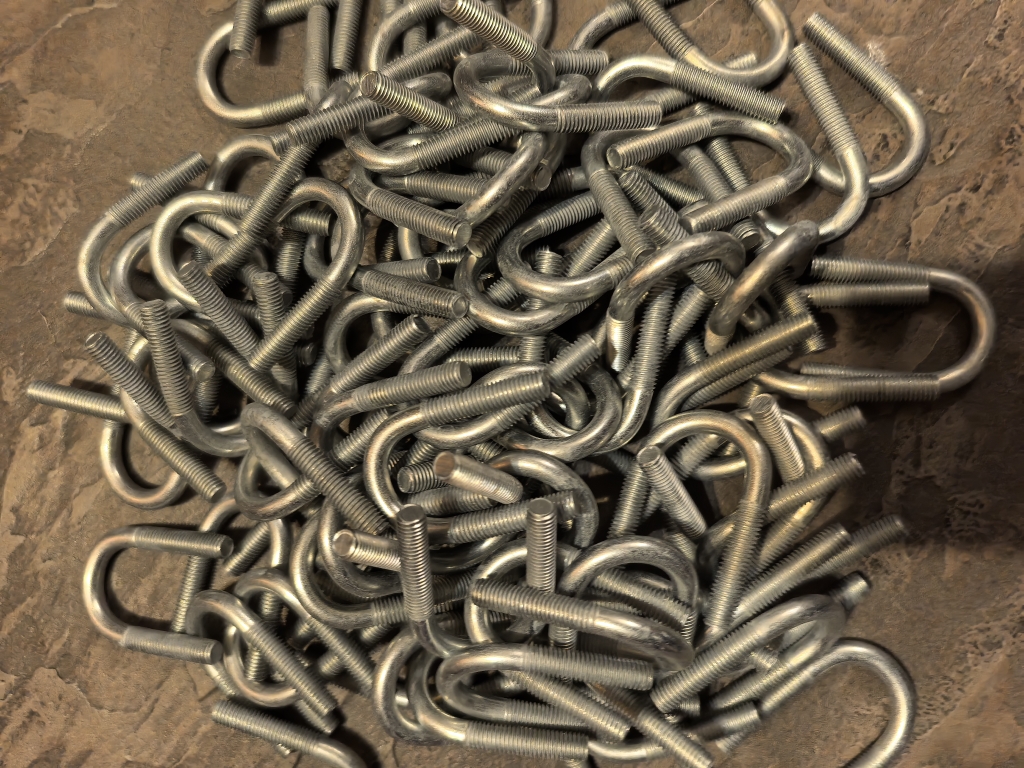

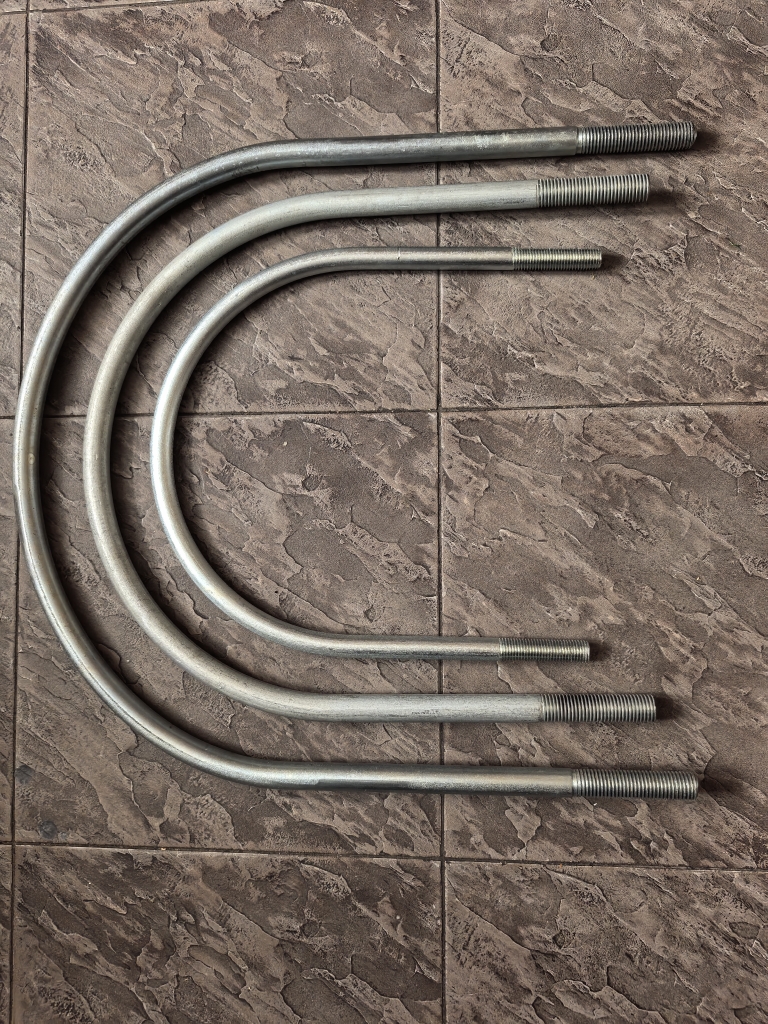

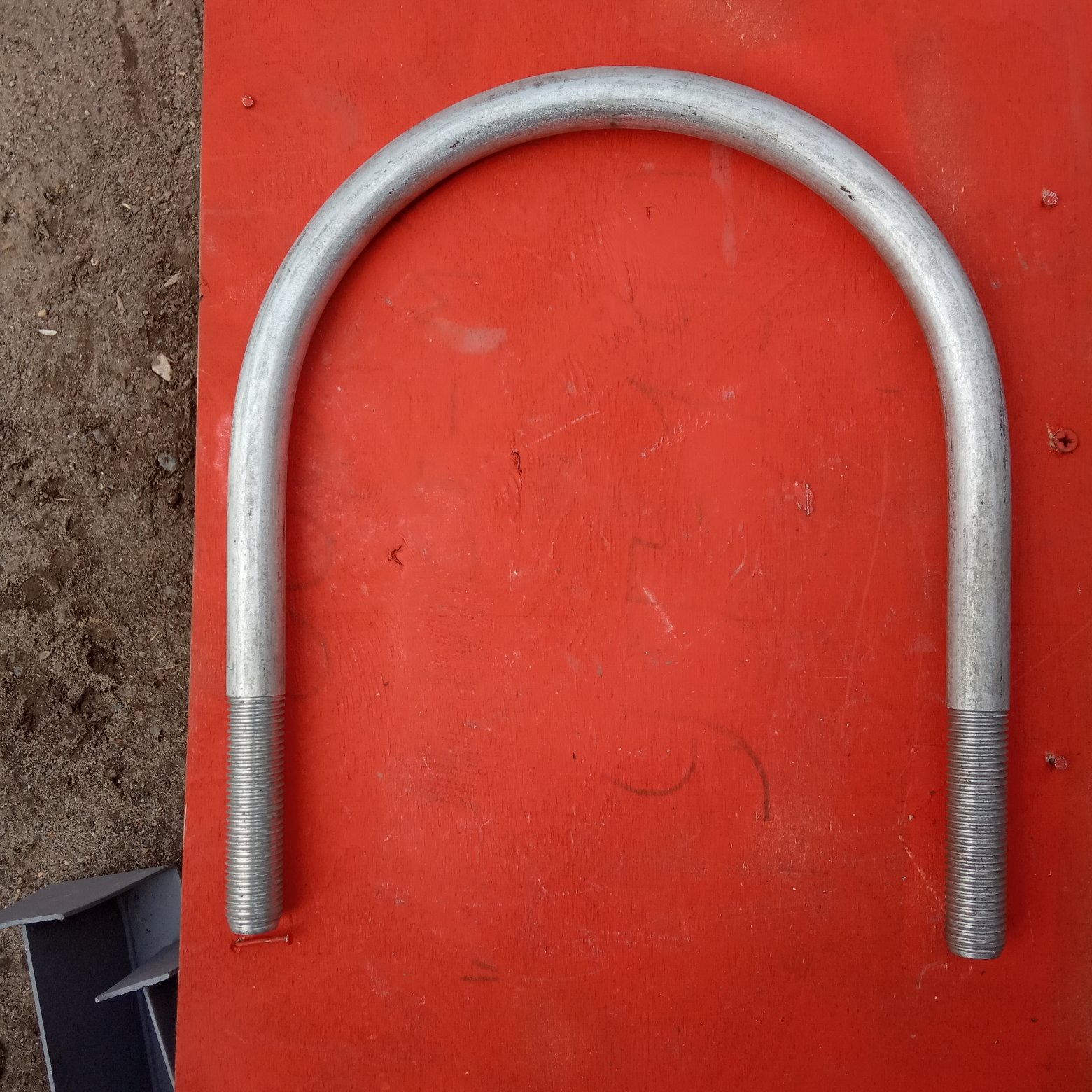

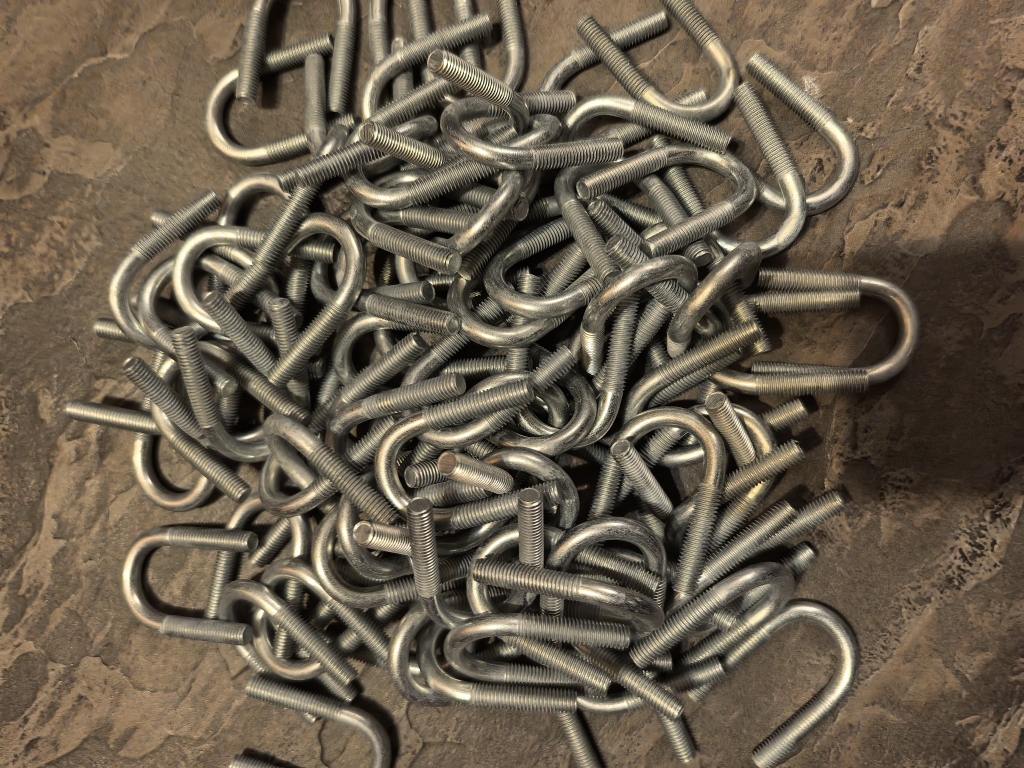

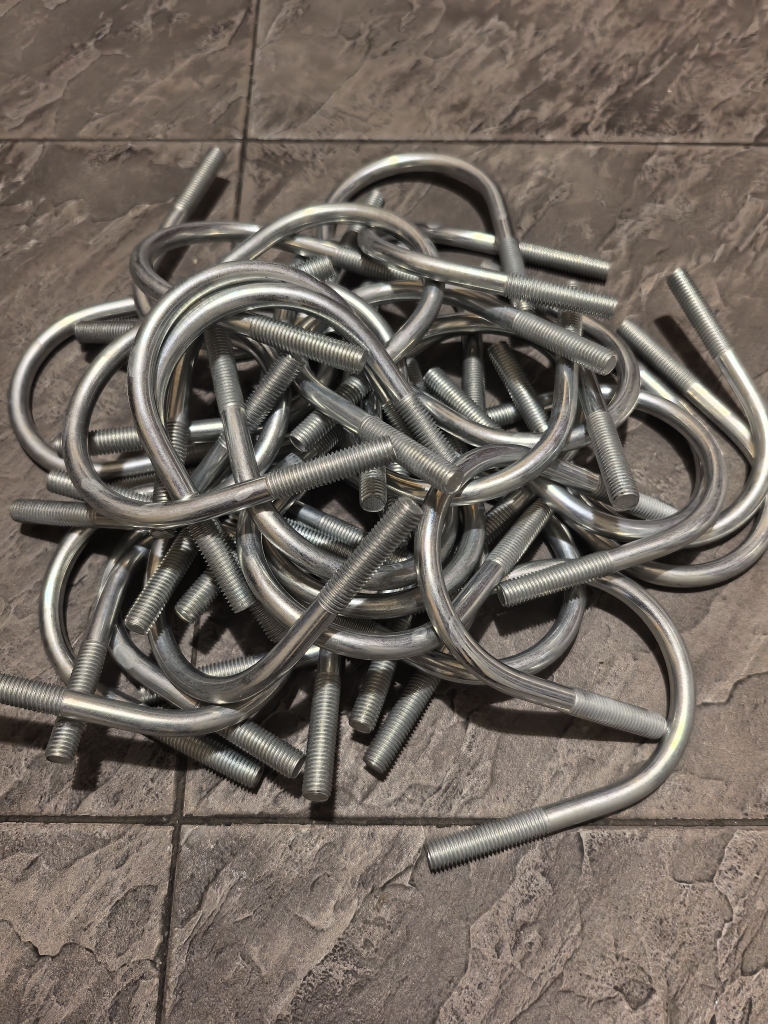

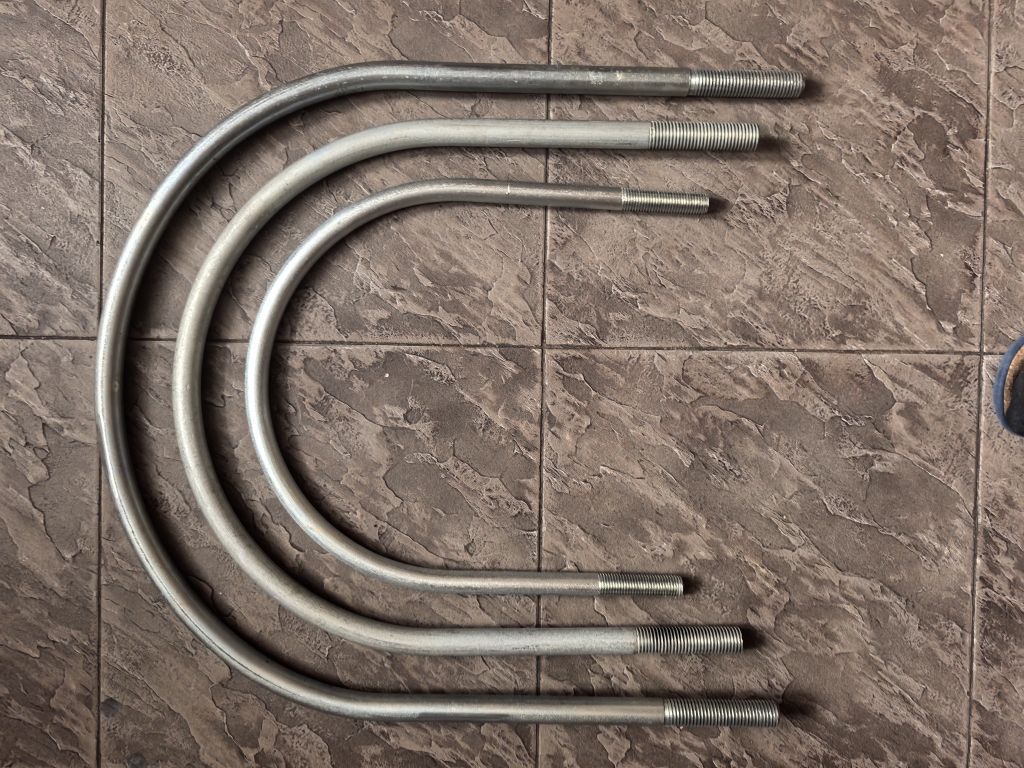

Хомут ГОСТ 24137-80 оцинкованный. Хомут U-образный

Хомут U-образный ГОСТ 24137-80 изготавливается по согласно альбому "Детали крепления трубопроводов Хомуты. Конструкция и размеры"

1. Настоящий стандарт распространяется на хомуты диаметром D от 14 до 540 мм.

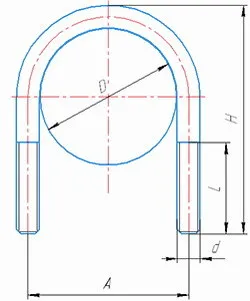

2. Конструкция и размеры односторонних хомутов должны соответствовать указанным на чертеже и в таблице.

Хомуты для крепления труб ГОСТ 24137-80 - это металлические изделия, предназначенные для монтажа различных видов трубных конструкций, к которым относятся водопроводные, канализационные и другие трубы, и их установки в вертикальном или горизонтальном положении.
Другое название хомутов ГОСТ 24137-80 - U-образные Хомуты ГОСТ 24137-80.

Хомуты по ГОСТ 24137-80 представляют собой, по сути, металлическую шпильку, которая загнута по диаметру трубы и оснащена резьбой на обоих концах. Применяются такие хомуты для крепления систем трубопроводов, обеспечения их надежной фиксации, исключения деформация и подвижек.

Хомуты могут быть выполнены из обычной стали или нержавеющей стали.
Для повышения устойчивости трубопроводов к коррозии хомуты для крепления труб цинкуются. ООО ''Астронэнерго'' может покрывать хомуты ГОСТ 24137-80 цинковым покрытием методом холодного цинкования.
В комплектацию Хомута для крепления труб ГОСТ 24137-80 входят гайки с метрической резьбой в количестве 4 штук.

Ориентируясь на потребности Клиентов, мы держим на складе в Наличии U-образные хомуты ГОСТ 24137-80 наиболее востребованных диаметров с ду14 по 540 мм.

Пример условного обозначения хомута D=95 мм из стали марки сталь 3:

Хомут 95-ВСт3-20-Ц9.хр М12 ГОСТ 24137-80

D, мм	А, мм	Н, мм	d, мм	I, мм, не менее	Масса, кг
D, мм	±1 мм		d, мм	I, мм, не менее	Масса, кг
14	20	38	М6	25	0,018
16	22	40			0,019
18	24	42			0,020
20	26	45			0,022
22	30	55	М8	34	0,047
25	33	57			0,049
28	36	60			0,052
32	40	65			0,057
36	44	68			0,060
40	48	72			0,064
45	53	77			0,071
50	60	90	М10	40	0,125
55	65	95			0,133
60	70	100			0,141
65	75	105			0,149
70	82	115	М12	50	0,236
75	87	120			0,246
80	92	125			0,257
85	97	130			0,269
90	102	135			0,278
95	107	140			0,292
100	112	145			0,303
105	117	150			0,315
110	122	155			0,326
115	127	160			0,338
120	136	180	M16	60	0,665
125	141	185			0,686
130	146	190			0,707
135	151	195			0,725
140	156	200			0,746
145	161	205			0,767
150	166	210			0,787
155	171	215			0,807
160	176	220			0,827
165	181	225			0,847
170	186	230			0,868
175	191	235			0,888
180	196	240			0,909
185	201	245			0,929
190	206	250			0,950
195	211	255			0,970
200	216	260			0,991
210	230	285	M20	75	1,668
225	245	300			1,776
245	265	320			1,880
260	280	340			2,020
275	295	355			1,120
300	320	375			2,248
330	350	405			2,440
360	380	440			2,464
380	400	455			2,766
430	454	515	M24	90	4,480
455	479	545			4,720
490	514	575			5,010
540	564	625			5,490
