Сальник для тепловых сетей по серии 3.903 КЛ-13 выпуск 0-1
Сальник для тепловых сетей по серии 3.903 КЛ-13 выпуск 0-1

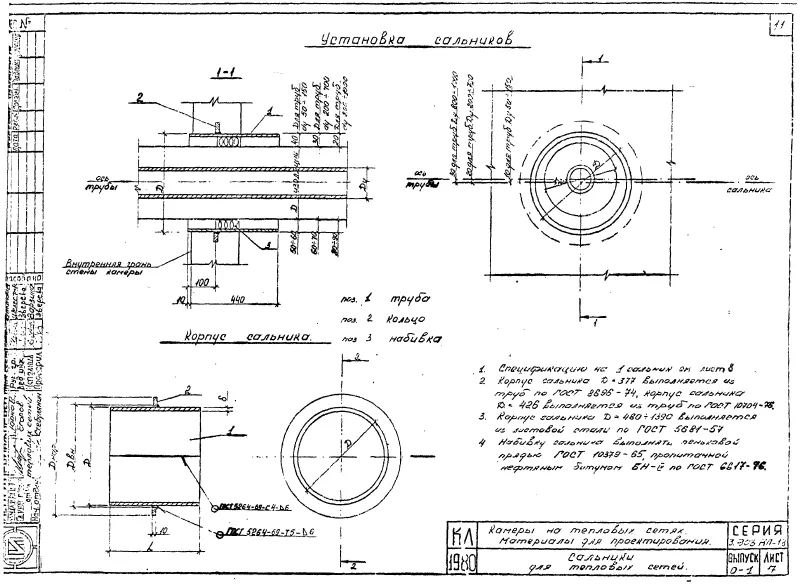

Сальники для теплосетей предназначены для пропуска труб с изоляцией (теплотрасса, водопровод, канализация).
Серия разработана для труб с изоляцией диаметром от 265 до 1260 мм. Длина сальника 450 мм.
Материал изготовления: сталь 20, 09Г2С,40. Стандартное покрытие – транспортировочный грунт ГФ-021.
Особенность конструкции — отсутствие стопорных колец.
Описание

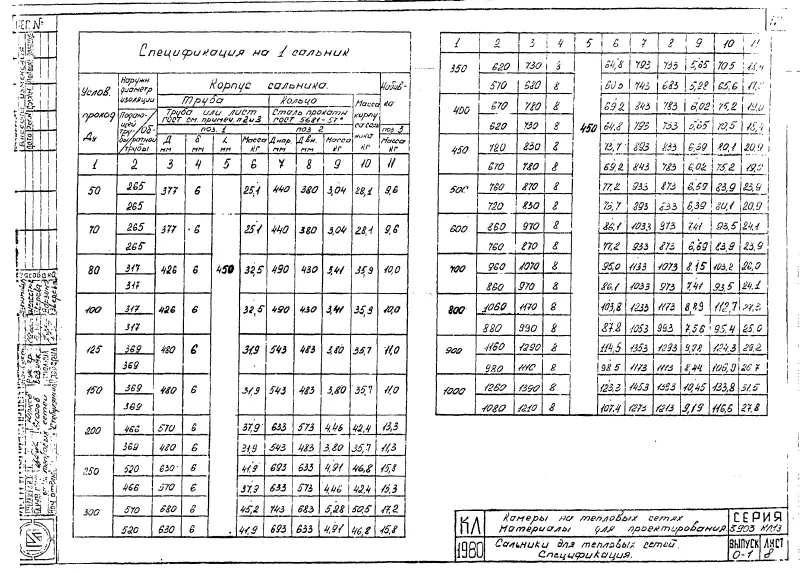

| Условный проход Ду | Наружн. Диаметр изоляции | Корпус сальника | Набивка | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Труба | Кольцо | Масса корпуса сальника, кг | ||||||||
| Подающий трубы/Обратной трубы | Труба или лист | Сталь прокатн. ГОСТ5681-57 | ||||||||
| поз. 1 | поз.2 | поз.3 | ||||||||
| Д, мм | Ϭ, мм | L, мм | Масса, кг | Д на р., мм | Д вн., мм | Масса, кг | Масса, кг | |||
| 50 | 265 | 377 | 6,0 | 450,0 | 25,10 | 440 | 380 | 3,04 | 28,10 | 9,60 |
| 70 | 265 | 377 | 6,0 | 450,0 | 25,10 | 440 | 380 | 3,04 | 28,10 | 9,60 |
| 80 | 317 | 426 | 6,0 | 450,0 | 32,50 | 490 | 430 | 3,41 | 35,90 | 10,00 |
| 100 | 317 | 426 | 6,0 | 450,0 | 32,50 | 490 | 430 | 3,41 | 35,90 | 10,00 |
| 125 | 369 | 480 | 6,0 | 450,0 | 31,90 | 543 | 483 | 3,80 | 35,70 | 11,00 |
| 150 | 369 | 480 | 6,0 | 450,0 | 31,90 | 543 | 483 | 3,80 | 35,70 | 11,00 |
| 200 | 466 | 570 | 6,0 | 450,0 | 37,90 | 633 | 573 | 4,46 | 42,40 | 13,30 |
| 369 | 480 | 6,0 | 450,0 | 31,90 | 543 | 483 | 3,80 | 35,70 | 11,30 | |
| 250 | 520 | 630 | 6,0 | 450,0 | 41,90 | 693 | 633 | 4,91 | 46,80 | 15,80 |
| 466 | 570 | 6,0 | 450,0 | 37,90 | 633 | 573 | 4,46 | 42,40 | 15,30 | |
| 300 | 570 | 680 | 6,0 | 450,0 | 45,20 | 743 | 683 | 5,28 | 50,50 | 17,20 |
| 520 | 630 | 6,0 | 450,0 | 41,90 | 693 | 633 | 4,91 | 46,80 | 15,80 | |
| 350 | 620 | 730 | 8 | 450,0 | 64,80 | 793 | 733 | 5,65 | 70,50 | 13,40 |
| 570 | 680 | 8 | 450,0 | 60,50 | 743 | 683 | 5,28 | 65,60 | 17,20 | |
| 400 | 670 | 780 | 8 | 450,0 | 69,20 | 343 | 783 | 6,02 | 75,20 | 19,00 |
| 620 | 730 | 8 | 450,0 | 64,80 | 795 | 733 | 5,65 | 70,50 | 18,40 | |
| 450 | 720 | 830 | 8 | 450,0 | 73,70 | 893 | 833 | 6,39 | 80,10 | 20,90 |
| 670 | 780 | 8 | 450,0 | 69,20 | 843 | 783 | 6,02 | 75,20 | 19,00 | |
| 500 | 760 | 870 | 8 | 450,0 | 77,20 | 935 | 873 | 6,59 | 83,90 | 23,90 |
| 720 | 830 | 8 | 450,0 | 73,70 | 893 | 833 | 6,39 | 80,10 | 20,90 | |
| 600 | 860 | 970 | 8 | 450,0 | 86,10 | 1033 | 973 | 7,41 | 93,50 | 24,10 |
| 760 | 870 | 8 | 450,0 | 77,20 | 933 | 873 | 6,69 | 83,90 | 23,90 | |
| 700 | 960 | 1070 | 8 | 450,0 | 95,00 | 1133 | 1073 | 8,15 | 103,20 | 26,00 |
| 860 | 970 | 8 | 450,0 | 86,10 | 1033 | 973 | 7,41 | 93,50 | 24,10 | |
| 800 | 1060 | 1170 | 8 | 450,0 | 103,80 | 1233 | 1173 | 8,89 | 112,70 | 27,30 |
| 880 | 990 | 8 | 450,0 | 87,80 | 1053 | 993 | 7,56 | 95,40 | 25,00 | |
| 900 | 1160 | 1290 | 8 | 450,0 | 114,50 | 1353 | 1293 | 9,78 | 124,30 | 29,20 |
| 980 | 1110 | 8 | 450,0 | 98,50 | 1173 | 1113 | 8,44 | 106,90 | 26,70 | |
| 1000 | 1260 | 1390 | 8 | 450,0 | 123,30 | 1453 | 1393 | 10,45 | 133,80 | 31,50 |
| 1080 | 1210 | 8 | 450,0 | 107,40 | 1273 | 1213 | 9,19 | 116,60 | 27,80 | |
