Опоры А14Б 590.000 серия 5.900-7 выпуск 4
Опоры А14Б 590.000 серия 5.900-7 выпуск 4 подвижные хомутовые с креплением к стенам, перекрытиям и к полу Ду 50 - 250 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами
Опоры А14Б 590.000 применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 590.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно опоры А14Б 590.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

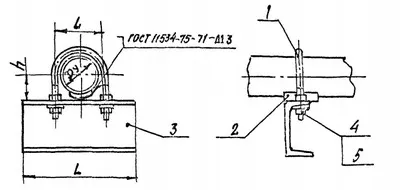

Обозначение |
Условный проход Ду, мм |
Размеры, мм |
Масса, кг |
L |
|||
|
А14Б 590.000 |
50 |
170,0 |
1,53 |
|
А14Б 590.000-01 |
65 |
190,0 |
2,41 |
|
А14Б 590.000-02 |
80 |
206,0 |
2,64 |
|
А14Б 590.000-03 |
100 |
222,0 |
2,84 |
|
А14Б 590.000-04 |
125 |
250,0 |
4,66 |
|
А14Б 590.000-05 |
150 |
280,0 |
5,32 |
|
А14Б 590.000-06 |
200 |
342,0 |
8,60 |
|
А14Б 590.000-07 |
250 |
398,0 |
11,17 |
