Опоры А14Б 575.000 серия 5.900-7 выпуск 4

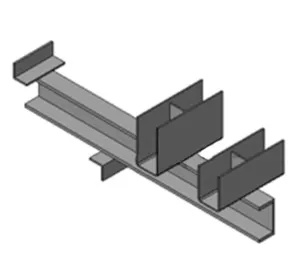

Опоры А14Б 575.000 серия 5.900-7 выпуск 4 подвижные корпусные приварные двухрядные с креплением к стенам, перекрытиям и к полу, для труб с разными диаметрами Ду 100 - 200 мм, Ду1 80 - 150 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 575.000 подвижные двухрядные применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 575.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода. Изготовление опоры А14Б 575.000 производится путем выполнения гибки и сварки по ГОСТ 5714-80 электродами тип Э46.
Стандартно опоры А14Б 575.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
означение |

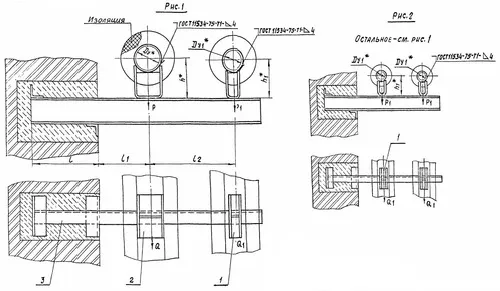

Рис. |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|||||
Вертикальн. |
Горизонтальн. |
l₁ |
l₂ |
|||||||
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
|||||
|
А14Б 575.000 |
1 |
100 |
80 |
157 |
107 |
47 |
32 |
195,0 |
330,0 |
11,00 |
|
А14Б 575.000-01 |
1 |
100 |
80 |
157 |
107 |
47 |
32 |
195,0 |
330,0 |
12,00 |
|
А14Б 575.000-02 |
1 |
125 |
80 |
220 |
107 |
66 |
32 |
210,0 |
345,0 |
12,80 |
|
А14Б 575.000-03 |
1 |
125 |
80 |
220 |
107 |
66 |
32 |
210,0 |
345,0 |
13,70 |
|
А14Б 575.000-04 |
1 |
150 |
80 |
325 |
107 |
97 |
32 |
220,0 |
355,0 |
13,80 |
|
А14Б 575.000-05 |
1 |
150 |
80 |
325 |
107 |
97 |
32 |
220,0 |
355,0 |
14,90 |
|
А14Б 575.000-06 |
1 |
200 |
80 |
860 |
107 |
258 |
32 |
260,0 |
395,0 |
24,00 |
|
А14Б 575.000-07 |
1 |
200 |
80 |
860 |
107 |
258 |
32 |
260,0 |
395,0 |
25,30 |
|
А14Б 575.000-08 |
2 |
-- |
80 |
-- |
107 |
-- |
32 |
185,0 |
320,0 |
9,14 |
|
А14Б 575.000-09 |
2 |
-- |
80 |
-- |
107 |
-- |
32 |
185,0 |
320,0 |
10,10 |
|
А14Б 575.000-10 |
1 |
125 |
100 |
220 |
157 |
66 |
47 |
210,0 |
355,0 |
13,90 |
|
А14Б 575.000-11 |
1 |
125 |
100 |
220 |
157 |
66 |
47 |
210,0 |
355,0 |
14,90 |
|
А14Б 575.000-12 |
1 |
150 |
100 |
325 |
157 |
97 |
47 |
220,0 |
365,0 |
16,70 |
|
А14Б 575.000-13 |
1 |
150 |
100 |
325 |
157 |
97 |
47 |
220,0 |
365,0 |
18,80 |
|
А14Б 575.000-14 |
1 |
200 |
100 |
860 |
157 |
258 |
47 |
260,0 |
405,0 |
33,60 |
|
А14Б 575.000-15 |
1 |
200 |
100 |
860 |
157 |
258 |
47 |
260,0 |
405,0 |
34,90 |
|
А14Б 575.000-16 |
2 |
-- |
100 |
-- |
157 |
-- |
47 |
195,0 |
340,0 |
13,30 |
|
А14Б 575.000-17 |
2 |
-- |
100 |
-- |
157 |
-- |
47 |
195,0 |
340,0 |
14,30 |
|
А14Б 575.000-18 |
1 |
150 |
125 |
325 |
220 |
97 |
66 |
220,0 |
380,0 |
18,20 |
|
А14Б 575.000-19 |
1 |
150 |
125 |
325 |
220 |
97 |
66 |
220,0 |
380,0 |
19,40 |
|
А14Б 575.000-20 |
1 |
200 |
125 |
860 |
220 |
258 |
66 |
260,0 |
420,0 |
34,00 |
|
А14Б 575.000-21 |
1 |
200 |
125 |
860 |
220 |
258 |
66 |
260,0 |
420,0 |
35,20 |
|
А14Б 575.000-22 |
2 |
-- |
125 |
-- |
220 |
-- |
66 |
210,0 |
370,0 |
16,70 |
|
А14Б 575.000-23 |
2 |
-- |
125 |
-- |
220 |
-- |
66 |
210,0 |
370,0 |
17,70 |
|
А14Б 575.000-24 |
2 |
-- |
150 |
-- |
220 |
-- |
97 |
220,0 |
390,0 |
22,50 |
|
А14Б 575.000-25 |
2 |
-- |
150 |
-- |
220 |
-- |
97 |
220,0 |
390,0 |
23,90 |
