Опоры А14Б 574.000 серия 5.900-7 выпуск 4
Опоры А14Б 574.000 серия 5.900-7 выпуск 4 подвижные хомутовые двухрядные с креплением к стенам, перекрытиям и к полу, для труб с разными диаметрами Ду 100 - 150 мм, Ду1 125 - 200 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 574.000 подвижные двухрядные применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 574.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода. Изготовление опоры А14Б 574.000 производится путем выполнения гибки и сварки по ГОСТ 5714-80 электродами тип Э46.
Стандартно опоры А14Б 574.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
означение |

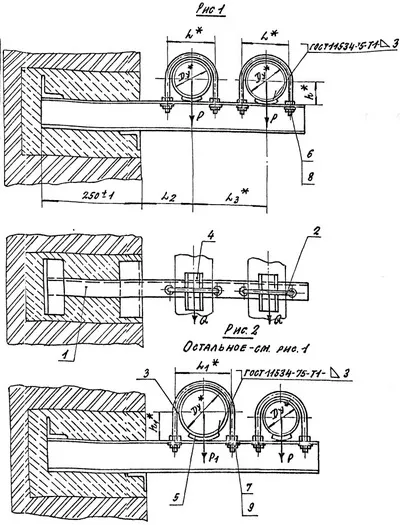

Рис. |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|||||
Вертикальн. |
Горизонтальн. |
l₂ |
l₃ |
|||||||
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
|||||
|
А14Б 574.000 |
1 |
100 |
-- |
120 |
-- |
36 |
-- |
140,0 |
195,0 |
7,00 |
|
А14Б 574.000-01 |
2 |
100 |
125 |
120 |
175 |
36 |
52 |
155,0 |
210,0 |
7,90 |
|
А14Б 574.000-02 |
2 |
100 |
150 |
120 |
266 |
36 |
80 |
170,0 |
225,0 |
9,31 |
|
А14Б 574.000-03 |
2 |
100 |
200 |
120 |
590 |
36 |
177 |
200,0 |
255,0 |
12,75 |
|
А14Б 574.000-04 |
1 |
125 |
-- |
175 |
-- |
52 |
-- |
155,0 |
225,0 |
9,85 |
|
А14Б 574.000-05 |
2 |
125 |
150 |
175 |
266 |
52 |
80 |
170,0 |
240,0 |
12,00 |
|
А14Б 574.000-06 |
2 |
125 |
200 |
175 |
590 |
52 |
177 |
200,0 |
270,0 |
16,63 |
|
А14Б 574.000-07 |
1 |
150 |
-- |
266 |
-- |
80 |
-- |
170,0 |
270,0 |
14,52 |
|
А14Б 574.000-08 |
2 |
150 |
200 |
266 |
590 |
80 |
177 |
200,0 |
280,0 |
19,23 |
