Опоры А14Б 569.000 серия 5.900-7 выпуск 4
Опоры А14Б 569.000 серия 5.900-7 выпуск 4 подвижные хомутовые с креплением к стенам, перекрытиям и к полу Ду 125 - 250 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 569.000 применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 569.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

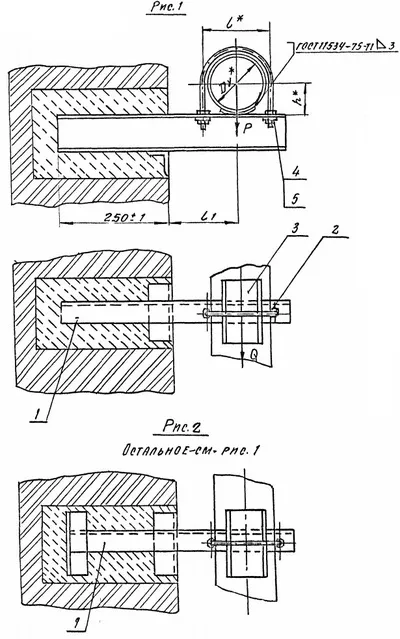

Опоры подвижные А14Б 569.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
бозначение |
Рис. |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|
Верттикальн. |
Горизонтальн. |
l₁ |
||||
Р |
Q |
|||||
|
А14Б 569.000 |
1 |
125 |
175 |
52 |
155,0 |
5,40 |
|
А14Б 569.000-01 |
1 |
150 |
266 |
80 |
170,0 |
5,70 |
|
А14Б 569.000-02 |
2 |
200 |
590 |
177 |
200,0 |
9,03 |
|
А14Б 569.000-03 |
2 |
250 |
840 |
252 |
240,0 |
15,60 |
