Опоры А14Б 568.000 по серии 5.900-7 выпуск 4
Опоры А14Б 568.000 серия 5.900-7 выпуск 4 подвижные хомутовые с креплением к стенам, перекрытиям и к полу Ду 50 - 125 мм
Опорные конструкции по серии 5.900-7 выпуск 4 разработаны для установки на стены, перекрытия и полы. Крепление происходит с помощью заделки металлических кронштейнов в кирпичные стены. Трубопроводы крепятся к перекрытиям с помощью подвески или посредством приварки к закладным деталям, находящимся в стыках между плитами.
Опоры А14Б 568.000 применяются для крепления к стенам, перекрытиям или и к полу трубопроводов, транспортирующих рабучую среду с температурой от 0 до +440 °C с максимальным давлением до 1,6 МПа (16 кгс/см2). Опоры подвижные А14Б 568.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.
Стандартно опоры А14Б 568.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

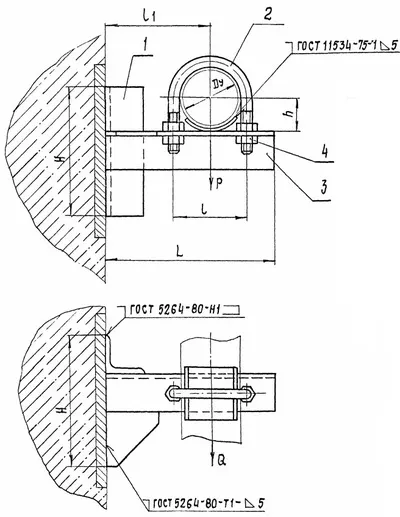

Опоры подвижные А14Б 568.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|
Верттикальн. |
Горизонтальн. |
l₁ |
|||
Р |
Q |
||||
|
А14Б 568.000 |
50 |
40 |
12 |
100,0 |
0,94 |
|
А14Б 568.000-01 |
65 |
56 |
17 |
120,0 |
1,13 |
|
А14Б 568.000-02 |
80 |
72 |
22 |
130,0 |
1,92 |
|
А14Б 568.000-03 |
100 |
120 |
36 |
140,0 |
2,04 |
|
А14Б 568.000-04 |
125 |
175 |
52 |
155,0 |
4,10 |
