Опоры А14Б 561.000 серия 5.900-7 выпуск 3

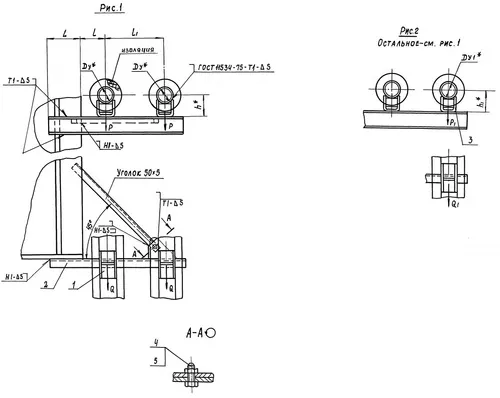

Опоры А14Б 561.000 по серии 5.900-7 выпуск 3 подвижные корпусные приварные двухрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 100 - 250 мм, Ду1 100 - 150 мм.
Опоры А14Б 561.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 548.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Обозначение |
Рис. |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||||||
Вертикальн. |
Горизонтальн. |
L |
l |
l₁ |
|||||||
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
||||||
|
А14Б 561.000 |
1 |
100 |
--- |
157 |
157 |
47 |
--- |
250,0 |
195,0 |
340,0 |
12,54 |
|
А14Б 561.000-01 |
1 |
100 |
--- |
157 |
157 |
47 |
--- |
250,0 |
195,0 |
340,0 |
13,20 |
|
А14Б 561.000-02 |
2 |
125 |
100 |
220 |
157 |
66 |
47 |
270,0 |
210,0 |
355,0 |
12,96 |
|
А14Б 561.000-03 |
2 |
125 |
100 |
220 |
157 |
66 |
47 |
270,0 |
210,0 |
355,0 |
13,78 |
|
А14Б 561.000-04 |
2 |
150 |
100 |
325 |
157 |
97 |
47 |
285,0 |
220,0 |
365,0 |
15,97 |
|
А14Б 561.000-05 |
2 |
150 |
100 |
325 |
157 |
97 |
47 |
285,0 |
220,0 |
365,0 |
16,94 |
|
А14Б 561.000-06 |
2 |
200 |
100 |
860 |
157 |
258 |
47 |
390,0 |
260,0 |
405,0 |
26,78 |
|
А14Б 561.000-07 |
2 |
200 |
100 |
860 |
157 |
258 |
47 |
390,0 |
260,0 |
405,0 |
28,50 |
|
А14Б 561.000-08 |
2 |
250 |
100 |
1153 |
157 |
346 |
47 |
465,0 |
290,0 |
435,0 |
38,20 |
|
А14Б 561.000-09 |
2 |
250 |
100 |
1153 |
157 |
346 |
47 |
465,0 |
290,0 |
435,0 |
39,74 |
|
А14Б 561.000-10 |
1 |
125 |
--- |
220 |
220 |
66 |
66 |
270,0 |
210,0 |
370,0 |
15,20 |
|
А14Б 561.000-11 |
1 |
125 |
--- |
220 |
220 |
66 |
66 |
270,0 |
210,0 |
370,0 |
15,88 |
|
А14Б 561.000-12 |
2 |
150 |
125 |
325 |
220 |
97 |
66 |
285,0 |
220,0 |
380,0 |
17,47 |
|
А14Б 561.000-13 |
2 |
150 |
125 |
325 |
220 |
97 |
66 |
285,0 |
220,0 |
380,0 |
18,34 |
|
А14Б 561.000-14 |
2 |
200 |
125 |
860 |
220 |
258 |
66 |
390,0 |
260,0 |
420,0 |
30,00 |
|
А14Б 561.000-15 |
2 |
200 |
125 |
860 |
220 |
258 |
66 |
390,0 |
260,0 |
420,0 |
31,80 |
|
А14Б 561.000-16 |
2 |
250 |
125 |
1153 |
220 |
346 |
66 |
465,0 |
290,0 |
450,0 |
38,42 |
|
А14Б 561.000-17 |
2 |
250 |
125 |
1153 |
220 |
346 |
66 |
465,0 |
290,0 |
450,0 |
40,22 |
|
А14Б 561.000-18 |
1 |
150 |
--- |
325 |
325 |
97 |
97 |
285,0 |
220,0 |
390,0 |
19,67 |
|
А14Б 561.000-19 |
1 |
150 |
--- |
325 |
325 |
97 |
97 |
285,0 |
220,0 |
390,0 |
20,64 |
|
А14Б 561.000-20 |
2 |
200 |
150 |
860 |
325 |
258 |
97 |
390,0 |
260,0 |
430,0 |
34,98 |
|
А14Б 561.000-21 |
2 |
200 |
150 |
860 |
325 |
258 |
97 |
390,0 |
260,0 |
430,0 |
36,70 |
