Опоры А14Б 545.000 серия 5.900-7 выпуск 3

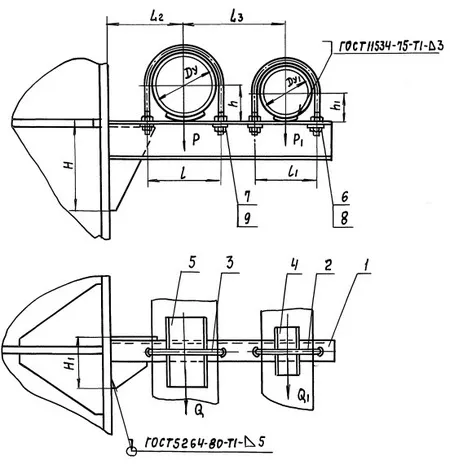

Опоры А14Б 545.000 серия 5.900-7 выпуск 3 подвижные хомутовые двухрядные с креплением к металлической колонне, для труб с разными диаметрами Ду 125 - 250 мм, Ду1 100 - 150 мм.
Опоры А14Б 545.000 применяются для крепления к металлическим колоннам трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно подвижные двухрядные опоры А14Б 545.000 изготавливаются из марки стали Ст.3, 09Г2С, 20. Стандартное покрытие — транспортировочный грунт ГФ-021.
|
означение |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|||||
|
Вертикальн. |
Горизонтальн. |
l₂ |
l₃ |
||||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
||||
|
А14Б 545.000 |
125 |
100 |
175 |
120 |
52 |
36 |
155,0 |
210,0 |
5,73 |
|
А14Б 545.000-01 |
150 |
100 |
266 |
120 |
80 |
36 |
170,0 |
225,0 |
7,11 |
|
А14Б 545.000-02 |
200 |
100 |
590 |
120 |
177 |
36 |
200,0 |
255,0 |
11,00 |
|
А14Б 545.000-03 |
250 |
100 |
840 |
120 |
252 |
36 |
240,0 |
290,0 |
16,15 |
|
А14Б 545.000-04 |
100 |
100 |
120 |
120 |
36 |
36 |
140,0 |
195,0 |
4,65 |
|
А14Б 545.000-05 |
150 |
125 |
266 |
175 |
80 |
52 |
170,0 |
240,0 |
10,00 |
|
А14Б 545.000-06 |
200 |
125 |
590 |
175 |
177 |
52 |
200,0 |
270,0 |
12,72 |
|
А14Б 545.000-07 |
125 |
125 |
175 |
175 |
52 |
52 |
155,0 |
225,0 |
8,66 |
|
А14Б 545.000-08 |
200 |
150 |
590 |
266 |
177 |
80 |
200,0 |
280,0 |
15,17 |
|
А14Б 545.000-09 |
150 |
150 |
266 |
266 |
80 |
80 |
170,0 |
270,0 |
11,00 |
