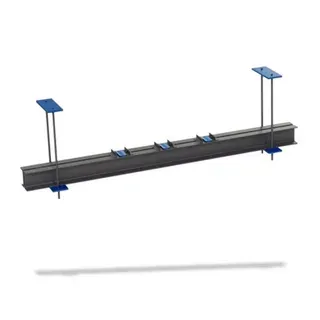

А14Б 588.000 серия 5.900-7 выпуск 4 Траверса для крепления трубопроводов трехрядная.
Применяются для крепления горизонтальных трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Условный диаметр прокладываемых трубопроводов Ду 100 – 150 мм.
Стандартно опоры А14Б 588.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

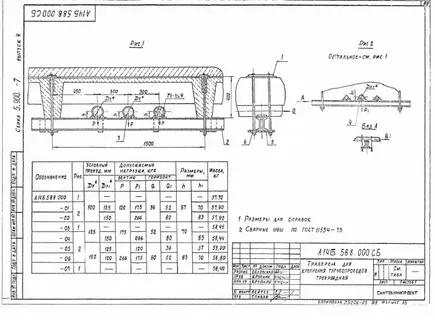

Траверсы трехрядные А14Б 588.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.
Обозначение |
Рис. |
Условный проход, мм |
Допускаемые нагрузки, кгс |
Масса, кг |
||||
Вертикальн. |
Горизонтальн. |
|||||||
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
|||
|
А14Б 588.000 |
1 |
100 |
-- |
120 |
-- |
36 |
-- |
57,70 |
|
А14Б 588.000-01 |
2 |
100 |
125 |
120 |
175 |
36 |
52 |
57,90 |
|
А14Б 588.000-02 |
2 |
100 |
150 |
120 |
266 |
36 |
80 |
57,92 |
|
А14Б 588.000-03 |
1 |
125 |
-- |
175 |
-- |
52 |
-- |
58,45 |
|
А14Б 588.000-04 |
2 |
125 |
150 |
175 |
266 |
52 |
80 |
58,44 |
|
А14Б 588.000-05 |
2 |
150 |
125 |
266 |
120 |
80 |
36 |
59,00 |
|
А14Б 588.000-06 |
2 |
150 |
100 |
266 |
175 |
80 |
52 |
58,80 |
|
А14Б 588.000-07 |
1 |
150 |
-- |
266 |
-- |
80 |
-- |
58,40 |
