Опоры А14Б 520.000 серия 5.900-7 выпуск 1
Опоры А14Б 520.000 серия 5.900-7 выпуск 1 подвижные хомутовые трехрядные с креплением к железнобетонной колонне, с подвеской для третьего трубопровода, для труб с разными диаметрами Ду 80 - 200 мм, Ду1 50 - 100 мм
Опоры А14Б 520.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 520.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

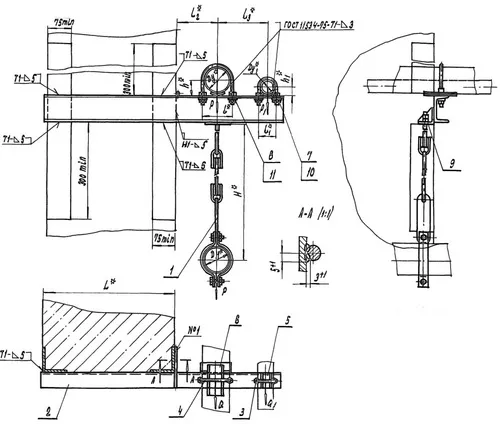

Подвижные опоры А14Б 520.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||||||
|
Вертикальные |
Горизонтальные |
L |
l₂ |
l₃ |
||||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
Q₁ |
|||||
|
А14Б 520.000 |
80 |
50 |
72 |
40 |
22 |
12 |
400,0 |
130,0 |
160,0 |
8,26 |
|
А14Б 520.000-01 |
100 |
50 |
120 |
40 |
36 |
12 |
400,0 |
140,0 |
170,0 |
8,61 |
|
А14Б 520.000-02 |
125 |
50 |
175 |
40 |
52 |
12 |
400,0 |
155,0 |
185,0 |
12,30 |
|
А14Б 520.000-03 |
150 |
50 |
266 |
40 |
80 |
12 |
400,0 |
170,0 |
200,0 |
14,74 |
|
А14Б 520.000-04 |
200 |
50 |
590 |
40 |
177 |
12 |
400,0 |
200,0 |
230,0 |
24,00 |
|
А14Б 520.000-05 |
100 |
80 |
120 |
72 |
36 |
22 |
400,0 |
140,0 |
185,0 |
9,10 |
|
А14Б 520.000-06 |
125 |
80 |
175 |
72 |
52 |
22 |
400,0 |
155,0 |
200,0 |
12,75 |
|
А14Б 520.000-07 |
150 |
80 |
266 |
72 |
80 |
22 |
400,0 |
170,0 |
215,0 |
16,25 |
|
А14Б 520.000-08 |
200 |
80 |
590 |
72 |
177 |
22 |
400,0 |
200,0 |
245,0 |
24,61 |
|
А14Б 520.000-09 |
100 |
100 |
120 |
120 |
36 |
36 |
400,0 |
140,0 |
195,0 |
12,53 |
|
А14Б 520.000-10 |
125 |
100 |
175 |
120 |
52 |
36 |
400,0 |
155,0 |
210,0 |
15,30 |
|
А14Б 520.000-11 |
150 |
100 |
266 |
120 |
80 |
36 |
400,0 |
170,0 |
225,0 |
17,33 |
|
А14Б 520.000-12 |
200 |
100 |
590 |
120 |
177 |
36 |
400,0 |
200,0 |
255,0 |
28,00 |
|
А14Б 520.000-13 |
80 |
50 |
72 |
40 |
22 |
12 |
600,0 |
130,0 |
160,0 |
9,66 |
|
А14Б 520.000-14 |
100 |
50 |
120 |
40 |
36 |
12 |
600,0 |
140,0 |
170,0 |
10,00 |
|
А14Б 520.000-15 |
125 |
50 |
175 |
40 |
52 |
12 |
600,0 |
155,0 |
185,0 |
14,00 |
|
А14Б 520.000-16 |
150 |
50 |
266 |
40 |
80 |
12 |
600,0 |
170,0 |
200,0 |
16,82 |
|
А14Б 520.000-17 |
200 |
50 |
590 |
40 |
177 |
12 |
600,0 |
200,0 |
230,0 |
27,11 |
|
А14Б 520.000-18 |
100 |
80 |
120 |
72 |
36 |
22 |
600,0 |
140,0 |
185,0 |
10,47 |
|
А14Б 520.000-19 |
125 |
80 |
175 |
72 |
52 |
22 |
600,0 |
155,0 |
200,0 |
15,00 |
|
А14Б 520.000-20 |
150 |
80 |
266 |
72 |
80 |
22 |
600,0 |
170,0 |
215,0 |
17,42 |
|
А14Б 520.000-21 |
200 |
80 |
590 |
72 |
177 |
22 |
600,0 |
200,0 |
245,0 |
27,20 |
|
А14Б 520.000-22 |
100 |
100 |
120 |
120 |
36 |
36 |
600,0 |
140,0 |
195,0 |
13,20 |
|
А14Б 520.000-23 |
125 |
100 |
175 |
120 |
52 |
36 |
600,0 |
155,0 |
210,0 |
17,10 |
|
А14Б 520.000-24 |
150 |
100 |
266 |
120 |
80 |
36 |
600,0 |
170,0 |
225,0 |
19,70 |
|
А14Б 520.000-25 |
200 |
100 |
590 |
120 |
177 |
36 |
600,0 |
200,0 |
255,0 |
31,60 |
