Опоры А14Б 519.000 серия 5.900-7 выпуск 1
Опоры А14Б 519.000 серия 5.900-7 выпуск 1 подвижные хомутовые трехрядные с креплением к железнобетонной колонне, с подвеской для третьего трубопровода Ду 50 - 80 мм
Опоры А14Б 519.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 519.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 519.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход Ду*, мм |
Допускаемые нагрузки, кгс |

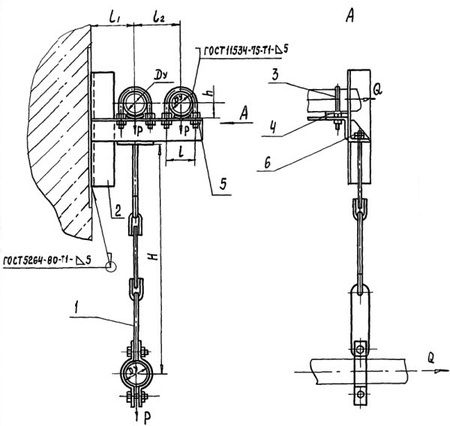

Размеры, мм |
Масса, кг |
||
|
Вертик. |
Горизонт. |
l₁ |
l₂ |
|||
|
Р |
Q |
|||||
|
А14Б 519.000 |
50 |
40 |
12 |
100,0 |
100,0 |
4,12 |
|
А14Б 519.000-01 |
65 |
56 |
17 |
110,0 |
120,0 |
4,90 |
|
А14Б 519.000-02 |
80 |
72 |
22 |
120,0 |
140,0 |
6,00 |
