Опоры А14Б 515.000 серия 5.900-7 выпуск 1
Опоры А14Б 515.000 серия 5.900-7 выпуск 1 подвижные хомутовые двухрядные с креплением к железнобетонной колонне, с подвеской для второго трубопровода, для труб с разными диаметрами Ду 125 - 200 мм, Ду1 100 - 250 мм
Опоры А14Б 515.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 515.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

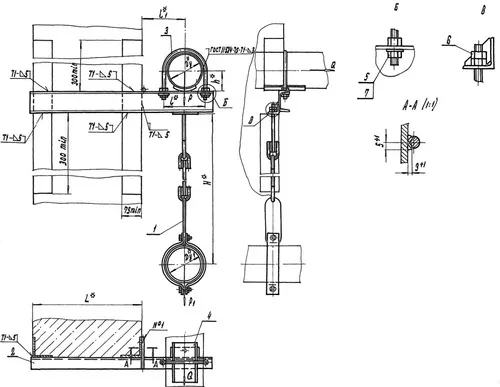

Подвижные опоры А14Б 515.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||||
|
Вертикал. |
Горизонтальн. |
L |
l₁ |
|||||
|
Ду |
Ду₁ |
Р |
Р₁ |
Q |
||||
|
А14Б 515.000 |
125 |
100 |
175 |
120 |
52 |
400,0 |
155,0 |
8,10 |
|
А14Б 515.000-01 |
150 |
100 |
266 |
120 |
80 |
400,0 |
170,0 |
9,50 |
|
А14Б 515.000-02 |
200 |
100 |
590 |
120 |
177 |
400,0 |
200,0 |
13,90 |
|
А14Б 515.000-03 |
250 |
100 |
840 |
120 |
252 |
400,0 |
240,0 |
16,60 |
|
А14Б 515.000-04 |
125 |
125 |
175 |
175 |
52 |
400,0 |
155,0 |
9,60 |
|
А14Б 515.000-05 |
150 |
125 |
266 |
175 |
80 |
400,0 |
170,0 |
11,00 |
|
А14Б 515.000-06 |
200 |
125 |
590 |
175 |
177 |
400,0 |
200,0 |
16,80 |
|
А14Б 515.000-07 |
250 |
125 |
840 |
175 |
252 |
400,0 |
240,0 |
20,30 |
|
А14Б 515.000-08 |
150 |
250 |
266 |
266 |
80 |
400,0 |
170,0 |
12,30 |
|
А14Б 515.000-09 |
200 |
250 |
590 |
266 |
177 |
400,0 |
200,0 |
16,90 |
|
А14Б 515.000-10 |
250 |
250 |
840 |
266 |
252 |
400,0 |
240,0 |
20,40 |
|
А14Б 515.000-11 |
200 |
200 |
590 |
590 |
177 |
400,0 |
200,0 |
21,70 |
|
А14Б 515.000-12 |
250 |
200 |
840 |
590 |
252 |
400,0 |
240,0 |
26,00 |
|
А14Б 515.000-13 |
250 |
250 |
840 |
840 |
252 |
400,0 |
240,0 |
26,00 |
|
А14Б 515.000-14 |
125 |
100 |
175 |
120 |
52 |
600,0 |
155,0 |
9,50 |
|
А14Б 515.000-15 |
150 |
100 |
266 |
120 |
80 |
600,0 |
170,0 |
11,20 |
|
А14Б 515.000-16 |
200 |
100 |
590 |
120 |
177 |
600,0 |
200,0 |
15,30 |
|
А14Б 515.000-17 |
250 |
100 |
840 |
120 |
252 |
600,0 |
240,0 |
19,90 |
|
А14Б 515.000-18 |
125 |
125 |
175 |
175 |
52 |
600,0 |
155,0 |
11,00 |
|
А14Б 515.000-19 |
150 |
125 |
266 |
175 |
80 |
600,0 |
170,0 |
12,70 |
|
А14Б 515.000-20 |
200 |
125 |
590 |
175 |
177 |
600,0 |
200,0 |
19,70 |
|
А14Б 515.000-21 |
250 |
125 |
840 |
175 |
252 |
600,0 |
240,0 |
23,30 |
|
А14Б 515.000-22 |
150 |
150 |
266 |
266 |
80 |
600,0 |
170,0 |
14,40 |
|
А14Б 515.000-23 |
200 |
150 |
590 |
266 |
177 |
600,0 |
200,0 |
21,80 |
|
А14Б 515.000-24 |
250 |
150 |
840 |
266 |
252 |
600,0 |
240,0 |
16,90 |
|
А14Б 515.000-25 |
200 |
200 |
590 |
590 |
177 |
600,0 |
200,0 |
24,90 |
|
А14Б 515.000-26 |
250 |
200 |
840 |
590 |
252 |
600,0 |
240,0 |
29,70 |
|
А14Б 515.000-27 |
250 |
250 |
840 |
840 |
252 |
600,0 |
240,0 |
30,20 |
