Опоры А14Б 508.000 серия 5.900-7 выпуск 1
Опоры А14Б 508.000 серия 5.900-7 выпуск 1 подвижные хомутовые с креплением к железнобетонной колонне Ду 150 мм.
Опоры А14Б 508.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 508.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

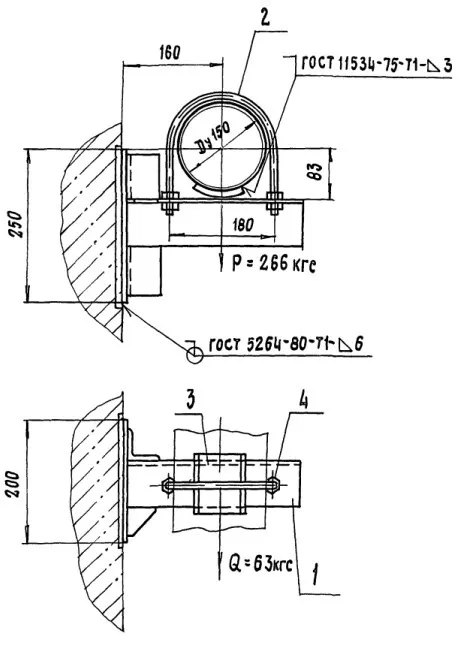

Подвижные опоры А14Б 508.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход Ду*, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|
|
Вертик. |
Горизонт. |
l₁ |
|||
|
Р |
Q |
||||
|
А14Б 508.000 |
150 |
266 |
36 |
160,0 |
6,0 |
