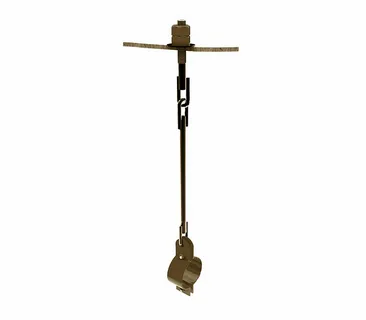

Подвеска ПГ-38-80 ГОСТ 16127-78
Подвеска ПГ-38-80 ГОСТ 16127-78 с одной тягой, регулируемые гайкой.
Подвески ПГ с одной тягой, регулируемые гайкой, стальных трубопроводов различного назначения с условным проходом Ду от 25-500, транспортирующих рабочую среду.
Подвески изготавливаются согласно ГОСТ 16127-78 'Детали стальных трубопроводов. Подвески'.
Подвеска ПГ-38-80 ГОСТ 16127-78
Характеристики
- Размеры: Dн — 38 мм, H — от 480 мм, Ду тяги — 10 мм.
- Допускаемая нагрузка: 80 кгс (кН).
- Материал - стандартно подвески ГОСТ 16127-78 изготавливаются из марки стали Ст.3, 20, 09Г2С.
- Вес: от 0,9 кг.
- Тип покрытия: грунтовка ГФ-021 ( эмаль, горячее цинкование - по требования Заказчика)
Особенности конструкции:
- Обычно изделие прикрепляется к опорным конструкциям или к перекрытию здания с помощью тяги с гайкой.
- Длину тяги можно регулировать за счёт гайки. Эта величина обычно определяется проектом.
Подвеска ПГ-38-80 предназначена для крепления горизонтального технологического трубопровода. Она предназначена для компенсации сдвига осевых и боковых нагрузок трубопровода.
Важно: стандарт ГОСТ 16127-78 не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.
Конструкция:
1 — хомут в сборе;
2 — тяга с ушком верхняя;
4 — ушко;
5 — тяга соединительная;
6 — серьга;
11 — гайка по ГОСТ 5915-70;
12 — шайба по ГОСТ 11371-78
2 — тяга с ушком верхняя;
4 — ушко;
5 — тяга соединительная;
6 — серьга;
11 — гайка по ГОСТ 5915-70;
12 — шайба по ГОСТ 11371-78
| Наименование изделия | Дн | Условная масса, кг. | Условная нагрузка Рmaх, кгс | Высота h, мм, не менее | а, мм | d, мм | I, мм | l1. мм | l2, мм |
| ПГ-38-80 | 38 | 0,90 | 80 | 480 | 26 | 10 | 40 | 100 | 230 |
Подбор и поставка
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
