Подвеска ПТ-76-250  ГОСТ 16127-78

Подвеска ПТ-76-250  ГОСТ 16127-78

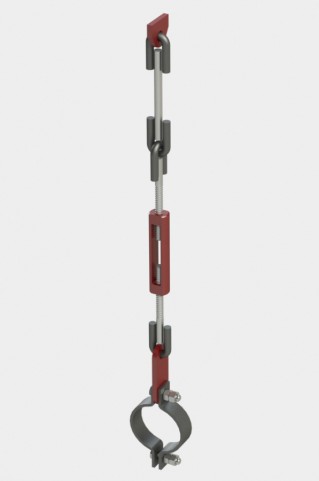

Подвеска ПТ-76-250  ГОСТ 16127-78 с одной тягой, регулируемые талрепом

Подвески ПТ с одной тягой, регулируемые nfkhtgjv, стальных трубопроводов различного назначения с условным проходом Ду от 25-500, транспортирующих рабочую среду.
Подвески изготавливаются согласно ГОСТ 16127-78 'Детали стальных трубопроводов. Подвески'.

Подвеска ПТ-76-250 ГОСТ 16127-78

Характеристики

  • Размеры: Dн — 76 мм, H — от 660 мм, Ду тяги — 10 мм.
  • Допускаемая нагрузка: 250 кгс (кН).
  • Материал - стандартно подвески ГОСТ 16127-78  изготавливаются из марки стали Ст.3, 20, 09Г2С.
  • Вес: от 1,6 кг.
  • Тип покрытия: грунтовка ГФ-021 ( эмаль, горячее цинкование - по требования Заказчика)
 Особенности конструкции:
  • Обычно изделие прикрепляется к опорным конструкциям или к перекрытию здания с помощью тяги с гайкой.
  • Длину тяги можно регулировать за счёт гайки. Эта величина обычно определяется проектом.
Применение

Подвеска ПТ-76-250 предназначена для крепления горизонтального технологического трубопровода. Она предназначена для компенсации сдвига осевых и боковых нагрузок трубопровода.
Важно: стандарт ГОСТ 16127-78 не распространяется на подвески магистральных трубопроводов, трубопроводов с хладагентом, а также внутристанционных трубопроводов электрических станций.
1773993153578-783909544-D182D0B8D0BF20D09FD0A2

Подвеска ПТ

Подвеска с одной тягой, регулируемая талрепом (тип ПТ)
Дн, мм.: 32-530

  • 1 — хомут в сборе;
  • 4 — ушко;
  • 5 — тяга соединительная;
  • 6 — серьга;
  • 7 — талреп тип ВВ-ОШ по ГОСТ 9690-71;
  • 8 — проушина



Наименование изделия Ду Условная масса, кг. Условная нагрузка Pmax, кгс Высота h, мм, не менее a, мм a1, мм d, мм I, мм I1, мм I2, мм I3, мм
ПТ-76-250 76           1,60 250 660 26 25 10 60 125.0 49.5 305
