Опоры сварных отводов трубопроводов, не подведомственных «Правилам пара и горячей воды» ОСТ 34-10-621-93

Опоры сварных отводов ОСТ 34-10-621-93.

Назначение – крепление сварных отводов на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах – при использовании в качестве скользящих опор. В качестве неподвижных — жесткое крепление, не позволяющее перемещаться трубопроводу под действием нагрузок. Применяются при прокладке трубопроводов наружным диаметром от Дн108 мм до Дн1420 мм.

Стандартно неподвижные опоры изготавливаются из марок стали сталь 3., 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

Опоры сварных отводов изготавливаются в соответствии с чертежами Л8-198.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.

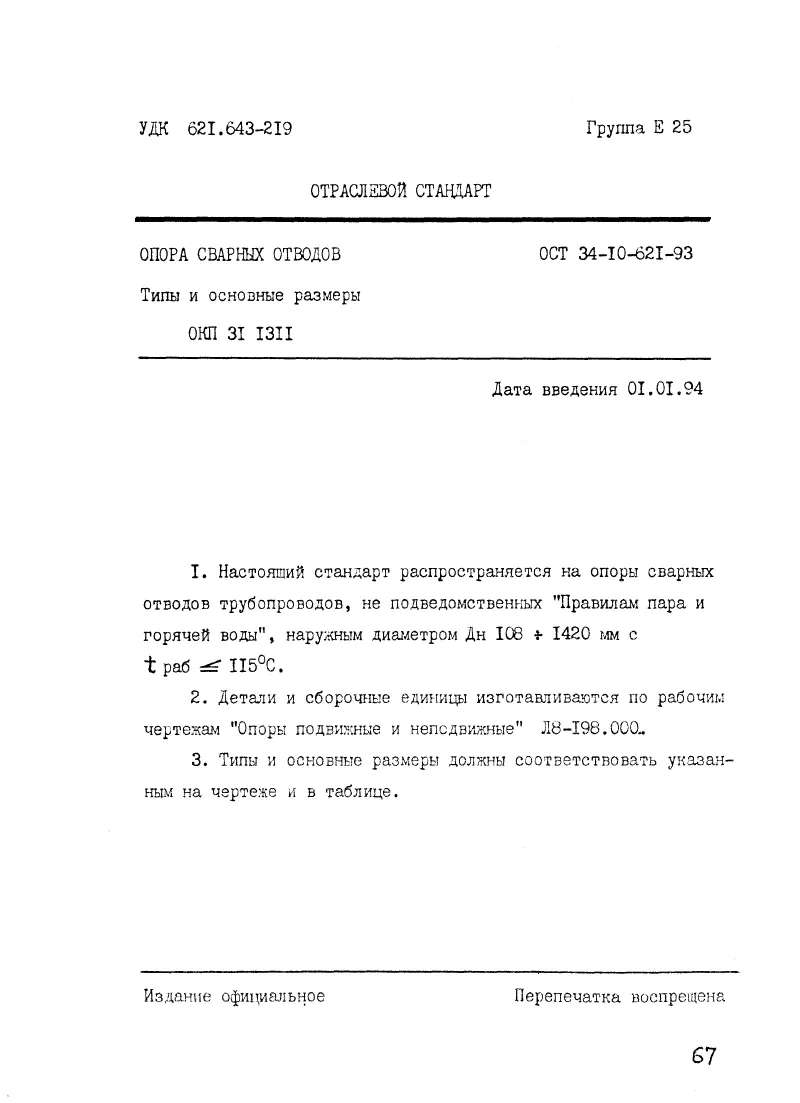

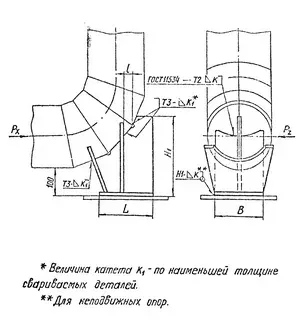

1770532040278-187748942-i__21_

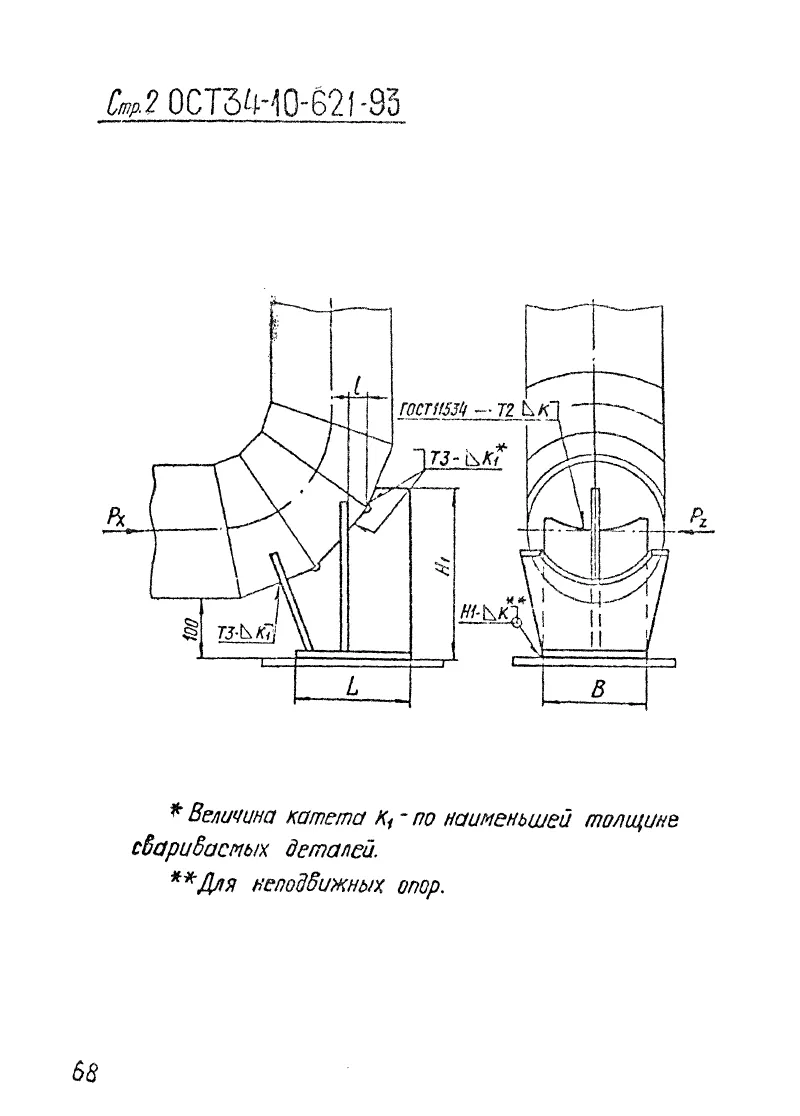

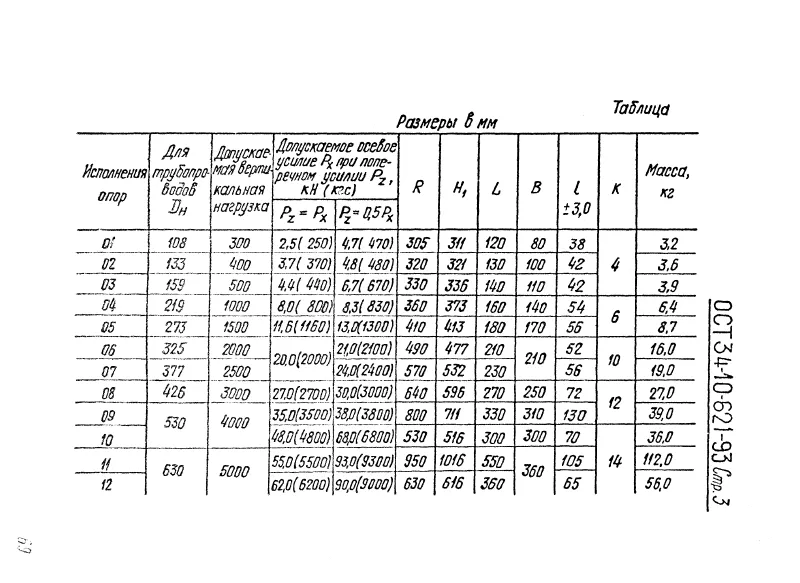

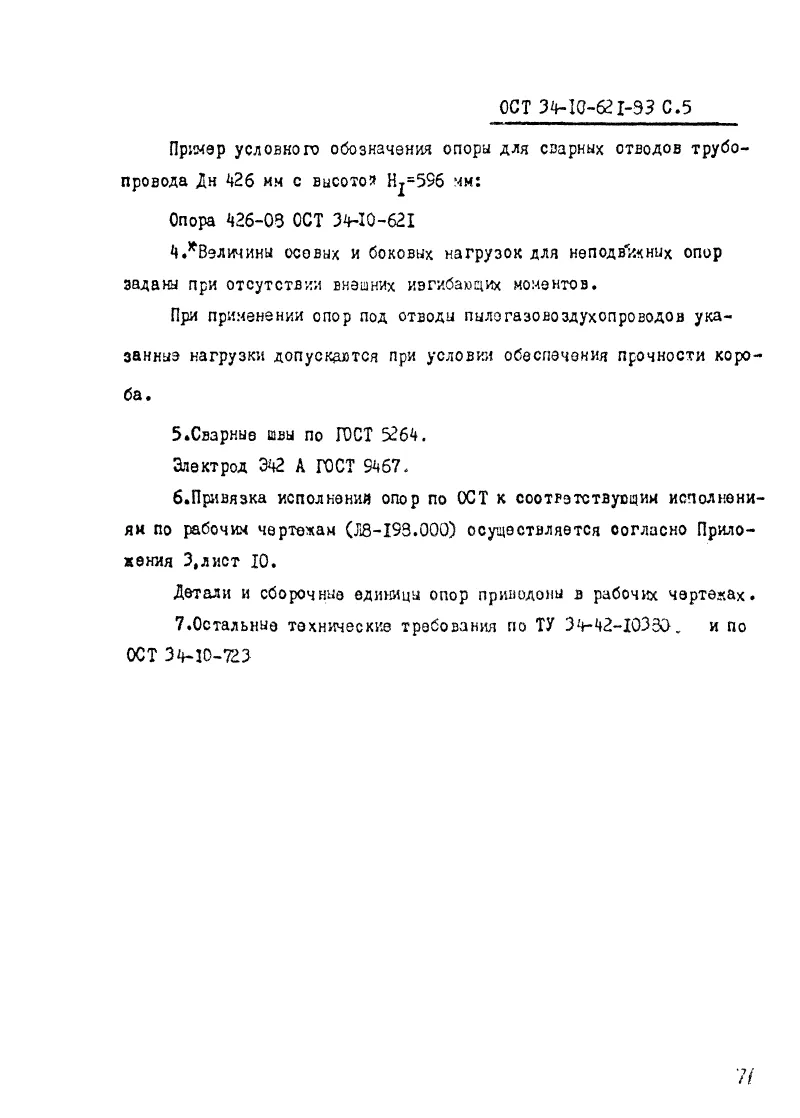

№	Наименование блоков	Допускаемая вертикальная нагрузка	Диаметр Дн, мм	Высота опоры, мм	Масса опоры, кг
1	108-01 ОСТ 34-10-621-93	300	108	311	3,2
2	133-02 ОСТ 34-10-621-93	400	133	321	3,6
3	159-03 ОСТ 34-10-621-93	500	159	336	3,9
4	219-04 ОСТ 34-10-621-93	1000	219	373	6,4
5	273-05 ОСТ 34-10-621-93	1500	273	413	8,7
6	325-06 ОСТ 34-10-621-93	2000	325	477	16,0
7	377-07 ОСТ 34-10-621-93	2500	377	532	19,0
8	426-08 ОСТ 34-10-621-93	3000	426	596	27,0
9	530-09 ОСТ 34-10-621-93	4000	530	711	39,0
10	530-10 ОСТ 34-10-621-93	4000	530	516	36,0
11	630-11 ОСТ 34-10-621-93	5000	630	1016	112,0
12	630-12 ОСТ 34-10-621-93	5000	630	616	56,0
13	720-13 ОСТ 34-10-621-93	6200	720	1116	146,0
14	720-14 ОСТ 34-10-621-93	6200	720	666	77,0
15	820-15 ОСТ 34-10-621-93	8000	820	1288	187,0
16	820-16 ОСТ 34-10-621-93	8000	820	766	99,0
17	1020-17 ОСТ 34-10-621-93	12400	1020	1516	268,0
18	1020-18 ОСТ 34-10-621-93	12400	1020	916	148,0
19	1220-19 ОСТ 34-10-621-93	16700	1220	1766	381,0
20	1220-20 ОСТ 34-10-621-93	16700	1220	1116	216,0
21	1420-21 ОСТ 34-10-621-93	21000	1420	2016	388,0
22	1420-22 ОСТ 34-10-621-93	21000	1420	1266	273,0
