Опоры ОСТ 34-10-619-93
Опоры катковые для трубопроводов ТЭС и АЭС ОСТ 34-10-619-93
Опоры катковые ОСТ 34-10-618-93.
Предназначены для крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу по оси под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. В отличие от скользящих опор производят меньшее трение.

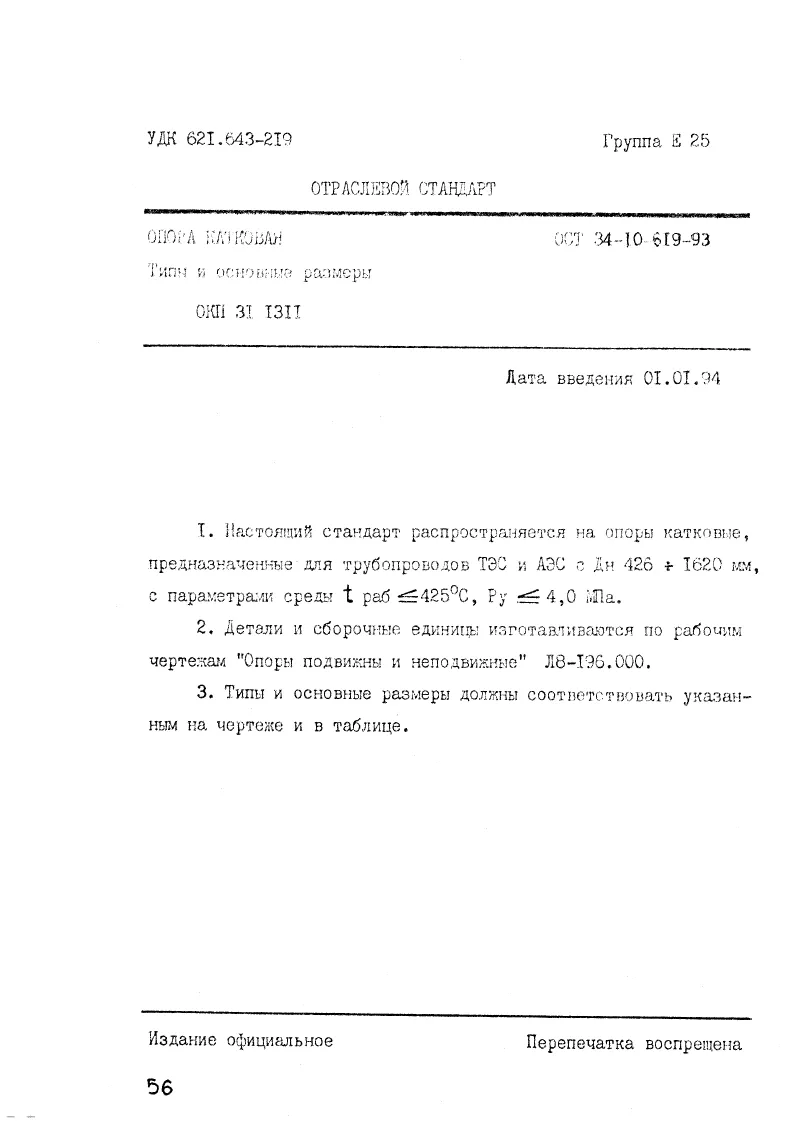

Применяются при прокладке трубопроводов наружным диаметром от Дн426 мм до Дн1620 мм.

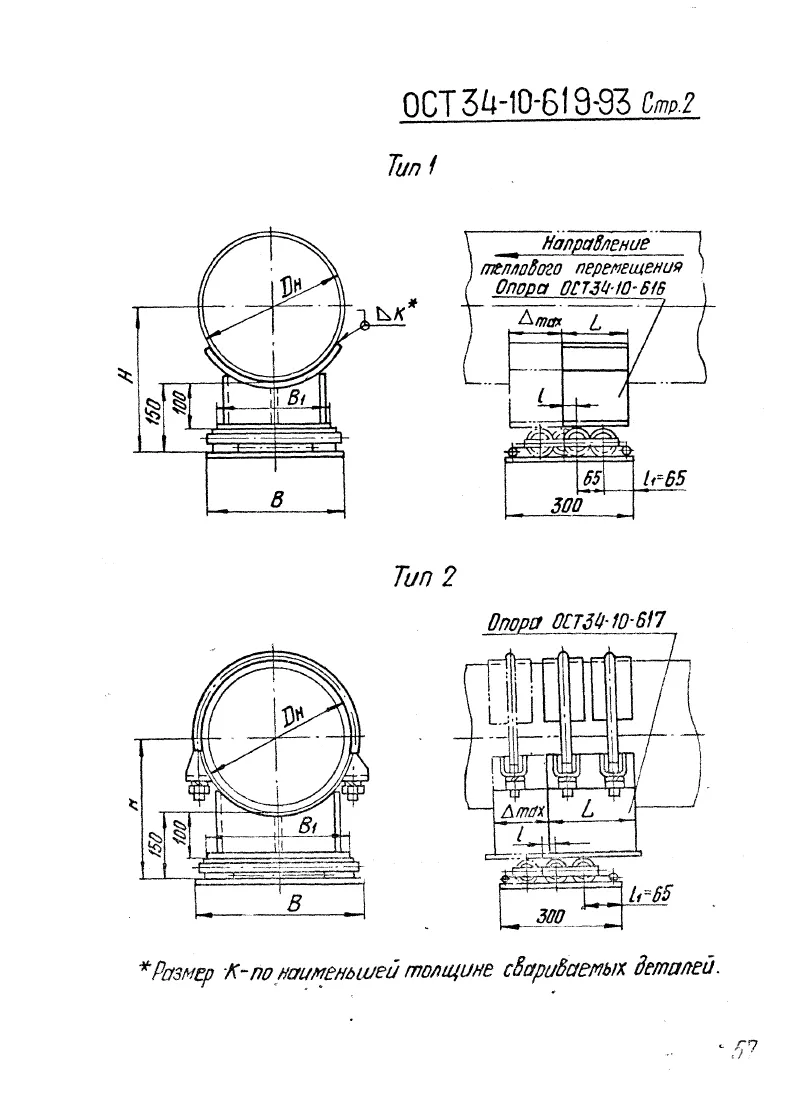

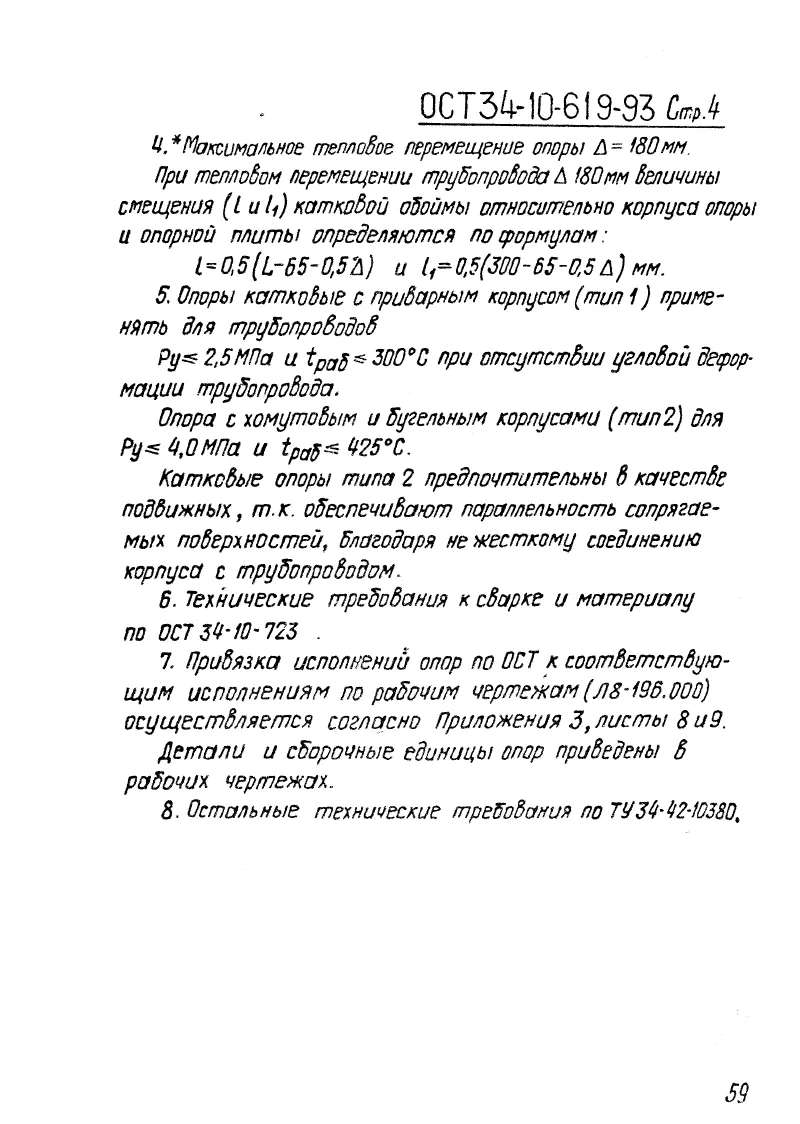

Опоры катковые изготавливаются в соответствии с чертежами Л8-196.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.
№ |

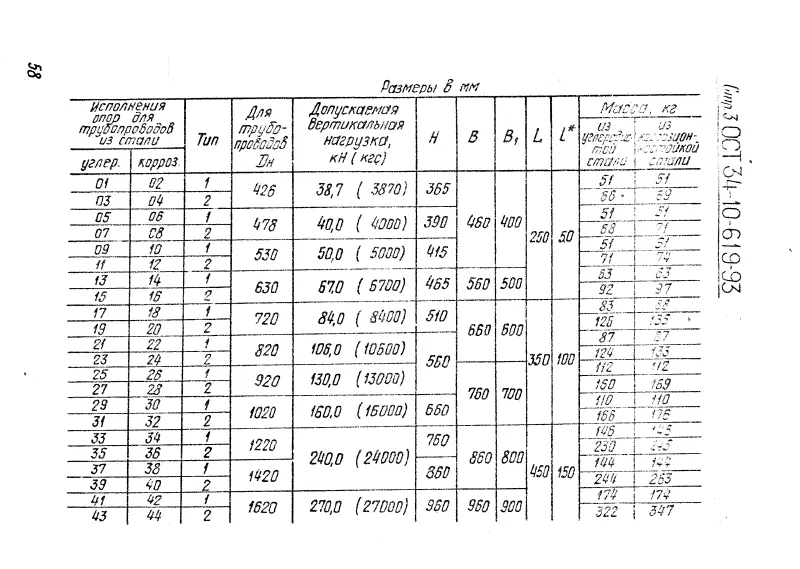

Наименование |
Тип |
Вертикальная нагрузка, кН |
Диаметр Дн, мм |
Ширина опоры, мм |
Масса блоков, кг |
|
1 |
426У-01 ОСТ 34-10-619-93 |
1 |
38,7 |
426 |
460 |
51,0 |
|
2 |
426К-02 ОСТ 34-10-619-93 |
1 |
38,7 |
426 |
460 |
51,0 |
|
3 |
426У-03 ОСТ 34-10-619-93 |
2 |
38,7 |
426 |
460 |
66,0 |
|
4 |
426К-04 ОСТ 34-10-619-93 |
2 |
38,7 |
426 |
460 |
69,0 |
|
5 |
478У-05 ОСТ 34-10-619-93 |
1 |
40,0 |
478 |
460 |
51,0 |
|
6 |
478К-06 ОСТ 34-10-619-93 |
1 |
40,0 |
478 |
460 |
51,0 |
|
7 |
478У-07 ОСТ 34-10-619-93 |
2 |
40,0 |
478 |
460 |
58,0 |
|
8 |
478К-08 ОСТ 34-10-619-93 |
2 |
40,0 |
478 |
460 |
71,0 |
|
9 |
530У-09 ОСТ 34-10-619-93 |
1 |
50,0 |
530 |
460 |
51,0 |
|
10 |
530К-10 ОСТ 34-10-619-93 |
1 |
50,0 |
530 |
460 |
51,0 |
|
11 |
530У-11 ОСТ 34-10-619-93 |
2 |
50,0 |
530 |
460 |
71,0 |
|
12 |
530К-12 ОСТ 34-10-619-93 |
2 |
50,0 |
530 |
460 |
74,0 |
|
13 |
630У-13 ОСТ 34-10-619-93 |
1 |
67,0 |
630 |
560 |
63,0 |
|
14 |
630К-14 ОСТ 34-10-619-93 |
1 |
67,0 |
630 |
560 |
63,0 |
|
15 |
630У-15 ОСТ 34-10-619-93 |
2 |
67,0 |
630 |
560 |
92,0 |
|
16 |
630К-16 ОСТ 34-10-619-93 |
2 |
67,0 |
630 |
560 |
97,0 |
|
17 |
720У-17 ОСТ 34-10-619-93 |
1 |
84,0 |
720 |
660 |
83,0 |
|
18 |
720К-18 ОСТ 34-10-619-93 |
1 |
84,0 |
720 |
660 |
88,0 |
|
19 |
720У-19 ОСТ 34-10-619-93 |
2 |
84,0 |
720 |
660 |
126,0 |
|
20 |
720К-20 ОСТ 34-10-619-93 |
2 |
84,0 |
720 |
660 |
135,0 |
|
21 |
820У-21 ОСТ 34-10-619-93 |
1 |
106,0 |
820 |
660 |
87,0 |
|
22 |
820К-22 ОСТ 34-10-619-93 |
1 |
106,0 |
820 |
660 |
87,0 |
|
23 |
820У-23 ОСТ 34-10-619-93 |
2 |
106,0 |
820 |
660 |
124,0 |
|
24 |
820К-24 ОСТ 34-10-619-93 |
2 |
106,0 |
820 |
660 |
133,0 |
|
25 |
920У-25 ОСТ 34-10-619-93 |
1 |
130,0 |
920 |
760 |
112,0 |
|
26 |
920К-26 ОСТ 34-10-619-93 |
1 |
130,0 |
920 |
760 |
112,0 |
|
27 |
920У-27 ОСТ 34-10-619-93 |
2 |
130,0 |
920 |
760 |
160,0 |
|
28 |
920К-28 ОСТ 34-10-619-93 |
2 |
130,0 |
920 |
760 |
169.0 |
|
29 |
1020У-29 ОСТ 34-10-619-93 |
1 |
160,0 |
1020 |
760 |
110,0 |
|
30 |
1020К-30 ОСТ 34-10-619-93 |
1 |
160,0 |
1020 |
760 |
110,0 |
|
31 |
1020У-31 ОСТ 34-10-619-93 |
2 |
160,0 |
1020 |
760 |
166,0 |
|
32 |
1020К-32 ОСТ 34-10-619-93 |
2 |
160,0 |
1020 |
760 |
176,0 |
|
33 |
1220У-33 ОСТ 34-10-619-93 |
1 |
240,0 |
1220 |
860 |
146,0 |
|
34 |
1220К-34 ОСТ 34-10-619-93 |
1 |
240,0 |
1220 |
860 |
146,0 |
|
35 |
1220У-35 ОСТ 34-10-619-93 |
2 |
240,0 |
1220 |
860 |
230,0 |
|
36 |
1220К-36 ОСТ 34-10-619-93 |
2 |
240,0 |
1220 |
860 |
243,0 |
|
37 |
1420У-37 ОСТ 34-10-619-93 |
1 |
240,0 |
1420 |
860 |
210,0 |
|
38 |
1420К-38 ОСТ 34-10-619-93 |
1 |
240,0 |
1420 |
860 |
210,0 |
|
39 |
1420У-39 ОСТ 34-10-619-93 |
2 |
240,0 |
1420 |
860 |
268,0 |
|
40 |
1420У-40 ОСТ 34-10-619-93 |
2 |
240,0 |
1420 |
860 |
277,0 |
|
41 |
1620У-41 ОСТ 34-10-619-93 |
1 |
270,0 |
1620 |
960 |
274,0 |
|
42 |
1620У-42 ОСТ 34-10-619-93 |
1 |
270,0 |
1620 |
960 |
274,0 |
|
43 |
1620У-43 ОСТ 34-10-619-93 |
2 |
270,0 |
1620 |
960 |
322,0 |
|
44 |
1620К-44 ОСТ 34-10-619-93 |
2 |
270,0 |
1620 |
960 |
347,0 |
