Опоры хомутовые скользящие для трубопроводов ТЭС и АЭС ОСТ 34-10-617-93
Опоры скользящие хомутовые ОСТ 34-10-617-93

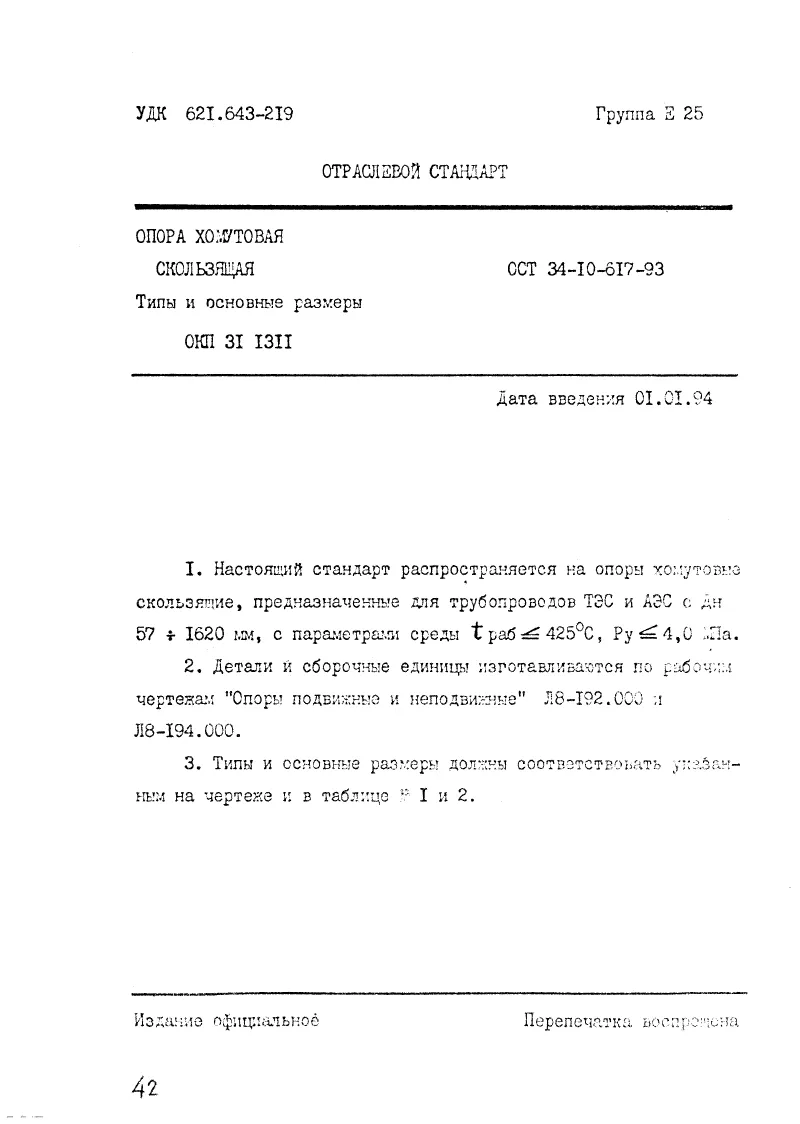

Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах. Применяются при прокладке трубопроводов наружным диаметром от Дн57 мм до Дн1620 мм

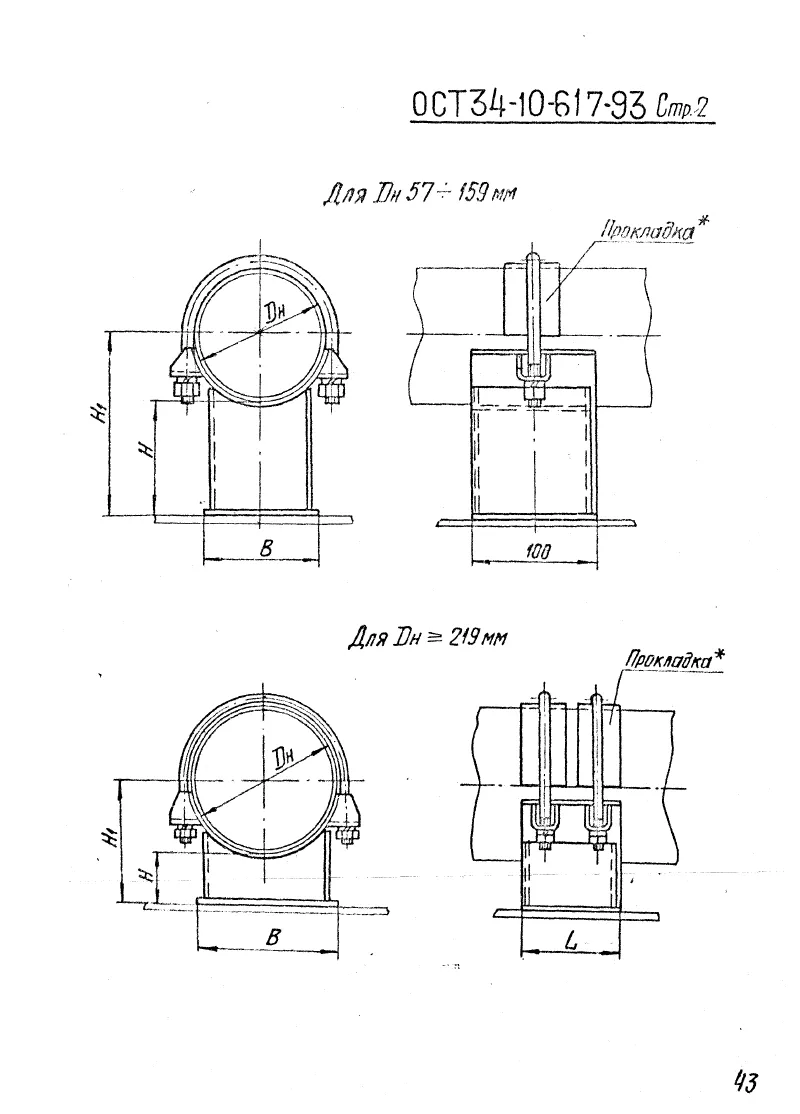

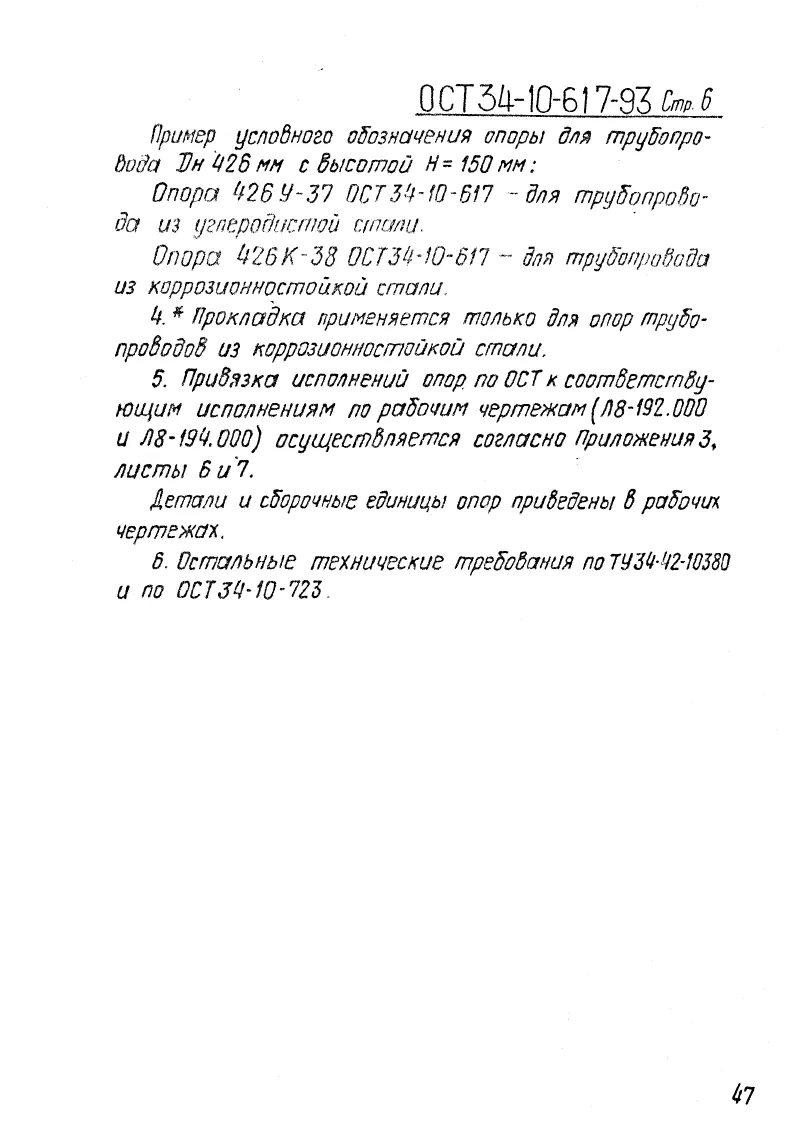

Скользящие хомутовые опоры изготавливаются в соответствии с чертежами Л8-192.000 и Л8-194.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.
оборудовании.
№ |

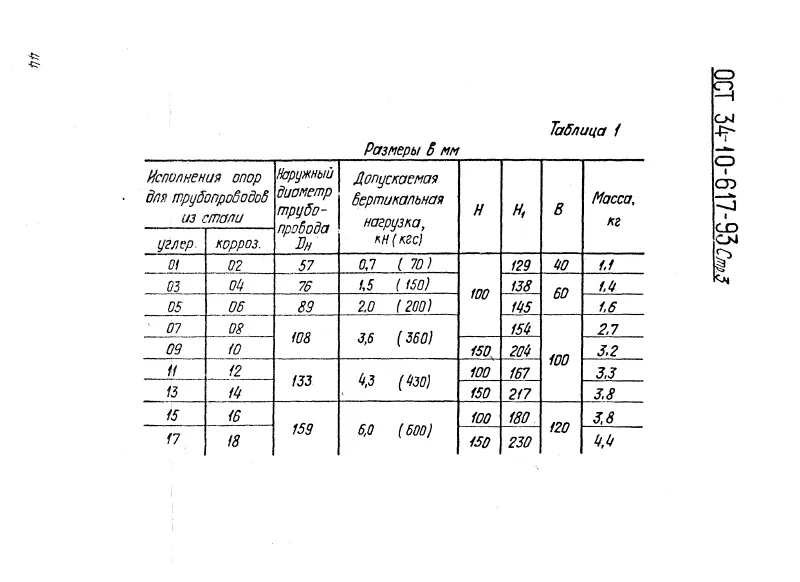

Наименование |
Вертикальная нагрузка, кН |
Диаметр Дн, мм |
Ширина опоры, мм |
Масса опоры, кг |
|
1 |
57У-01 ОСТ 34-10-617-93 |
0,7 |
57 |
100 |
1,1 |
|
2 |
57К-02 ОСТ 34-10-617-93 |
0,7 |
57 |
100 |
1,1 |
|
3 |
76У-03 ОСТ 34-10-617-93 |
1,5 |
76 |
100 |
1,4 |
|
4 |
76К-04 ОСТ 34-10-617-93 |
1,5 |
76 |
100 |
1,4 |
|
5 |
89У-05 ОСТ 34-10-617-93 |
2,0 |
89 |
100 |
1,6 |
|
6 |
89К-06 ОСТ 34-10-617-93 |
2,0 |
89 |
100 |
1,6 |
|
7 |
108У-07 ОСТ 34-10-617-93 |
3,6 |
108 |
100 |
2,7 |
|
8 |
108К-08 ОСТ 34-10-617-93 |
3,6 |
108 |
100 |
2,7 |
|
9 |
108У-09 ОСТ 34-10-617-93 |
3,6 |
108 |
150 |
3,2 |
|
10 |
108К-10 ОСТ 34-10-617-93 |
3,6 |
108 |
150 |
3,2 |
|
11 |
133У-11 ОСТ 34-10-617-93 |
4,3 |
133 |
100 |
3,3 |
|
12 |
133К-12 ОСТ 34-10-617-93 |
4,3 |
133 |
100 |
3,3 |
|
13 |
133У-13 ОСТ 34-10-617-93 |
4,3 |
133 |
150 |
3,8 |
|
14 |
133К-14 ОСТ 34-10-617-93 |
4,3 |
133 |
150 |
3,8 |
|
15 |
159У-15 ОСТ 34-10-617-93 |
6,0 |
159 |
100 |
3,8 |
|
16 |
159К-16 ОСТ 34-10-617-93 |
6,0 |
159 |
100 |
3,8 |
|
17 |
159У-17 ОСТ 34-10-617-93 |
6,0 |
159 |
150 |
4,4 |
|
18 |
159К-18 ОСТ 34-10-617-93 |
6,0 |
159 |
150 |
4,4 |
|

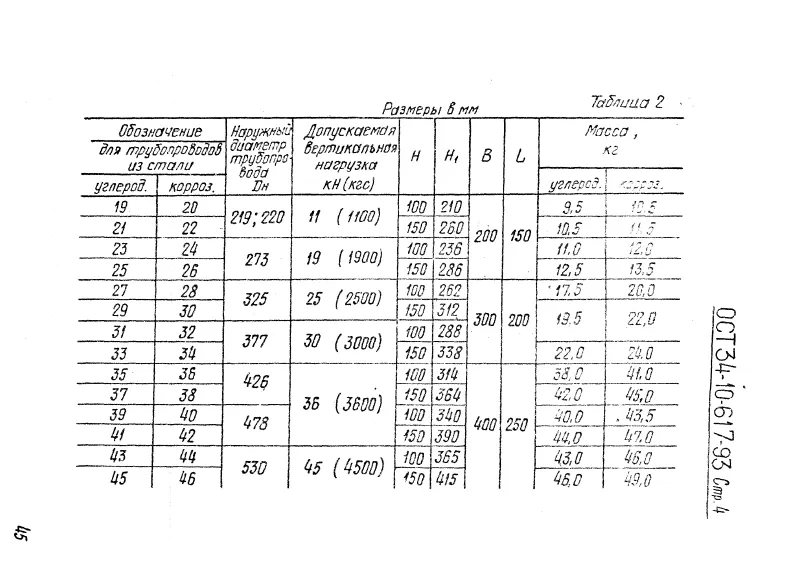

19 |
219У-19 ОСТ 34-10-617-93 |
11,0 |
219 |
100 |
9,5 |
|
20 |
219К-20 ОСТ 34-10-617-93 |
11,0 |
219 |
100 |
10,5 |
|
21 |
219У-21 ОСТ 34-10-617-93 |
11,0 |
219 |
150 |
10,5 |
|
22 |
219К-22 ОСТ 34-10-617-93 |
11,0 |
219 |
150 |
11,5 |
|
23 |
273У-23 ОСТ 34-10-617-93 |
19,0 |
273 |
100 |
11,0 |
|
24 |
273К-24 ОСТ 34-10-617-93 |
19,0 |
273 |
100 |
12,0 |
|
25 |
273У-25 ОСТ 34-10-617-93 |
19,0 |
273 |
150 |
12,5 |
|
26 |
273К-26 ОСТ 34-10-617-93 |
19,0 |
273 |
150 |
13,5 |
|
27 |
325У-27 ОСТ 34-10-617-93 |
25,0 |
325 |
100 |
17,5 |
|
28 |
325К-28 ОСТ 34-10-617-93 |
25,0 |
325 |
100 |
20,0 |
|
29 |
325У-29 ОСТ 34-10-617-93 |
25,0 |
325 |
150 |
19,5 |
|
30 |
325К-30 ОСТ 34-10-617-93 |
25,0 |
325 |
150 |
22,0 |
|
31 |
377У-31 ОСТ 34-10-617-93 |
30,0 |
377 |
100 |
19,5 |
|
32 |
377К-32 ОСТ 34-10-617-93 |
30,0 |
377 |
100 |
22,0 |
|
33 |
377У-33 ОСТ 34-10-617-93 |
30,0 |
377 |
150 |
22,0 |
|
34 |
377К-34 ОСТ 34-10-617-93 |
30,0 |
377 |
150 |
24,0 |
|
35 |
426У-35 ОСТ 34-10-617-93 |
36,0 |
426 |
100 |
39,5 |
|
36 |
426К-36 ОСТ 34-10-617-93 |
36,0 |
426 |
100 |
41,0 |
|
37 |
426У-37 ОСТ 34-10-617-93 |
36,0 |
426 |
150 |
42,0 |
|
38 |
426К-38 ОСТ 34-10-617-93 |
36,0 |
426 |
150 |
45,0 |
|
39 |
478У-39 ОСТ 34-10-617-93 |
36,0 |
478 |
100 |
40,0 |
|
40 |
478К-40 ОСТ 34-10-617-93 |
36,0 |
478 |
100 |
43,5 |
|
41 |
478У-41 ОСТ 34-10-617-93 |
36,0 |
478 |
150 |
44,0 |
|
42 |
478К-42 ОСТ 34-10-617-93 |
36,0 |
478 |
150 |
47,0 |
|
43 |
530У-43 ОСТ 34-10-617-93 |
45,0 |
530 |
100 |
43,0 |
|
44 |
530К-44 ОСТ 34-10-617-93 |
45,0 |
530 |
100 |
46,0 |
|
45 |
530У-45 ОСТ 34-10-617-93 |
45,0 |
530 |
150 |
46,0 |
|
46 |
530К-46 ОСТ 34-10-617-93 |
45,0 |
530 |
150 |
49,0 |
|

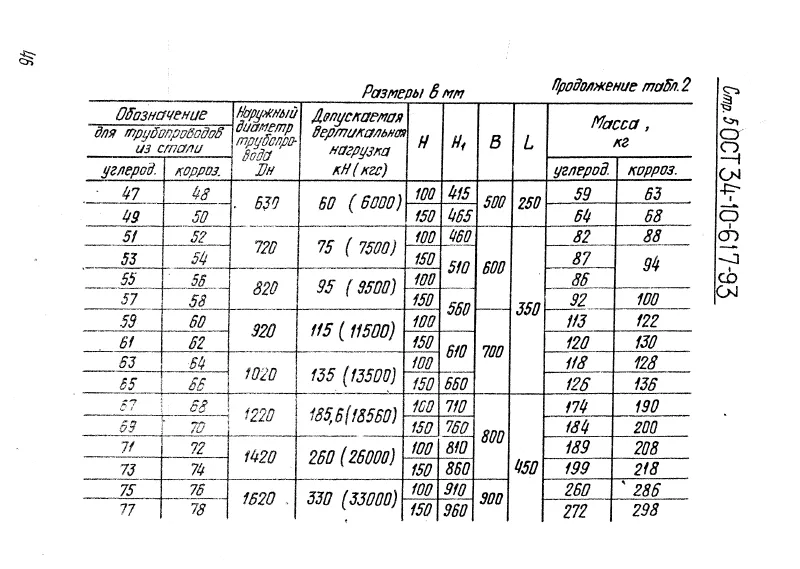

47 |
630У-47 ОСТ 34-10-617-93 |
60,0 |
630 |
100 |
59,0 |
|
48 |
630К-48 ОСТ 34-10-617-93 |
60,0 |
630 |
100 |
63,0 |
|
49 |
630У-49 ОСТ 34-10-617-93 |
60,0 |
630 |
150 |
64,0 |
|
50 |
630К-50 ОСТ 34-10-617-93 |
60,0 |
630 |
150 |
68,0 |
|
51 |
720У-51 ОСТ 34-10-617-93 |
75,0 |
720 |
100 |
82,0 |
|
52 |
720К-52 ОСТ 34-10-617-93 |
75,0 |
720 |
100 |
88,0 |
|
53 |
720У-53 ОСТ 34-10-617-93 |
75,0 |
720 |
150 |
87,0 |
|
54 |
720К-54 ОСТ 34-10-617-93 |
75,0 |
720 |
150 |
94,0 |
|
55 |
820У-55 ОСТ 34-10-617-93 |
95,0 |
820 |
100 |
86,0 |
|
56 |
820К-56 ОСТ 34-10-617-93 |
95,0 |
820 |
100 |
94,0 |
|
57 |
820У-57 ОСТ 34-10-617-93 |
95,0 |
820 |
150 |
92,0 |
|
58 |
820К-58 ОСТ 34-10-617-93 |
95,0 |
820 |
150 |
100,0 |
|
59 |
920У-59 ОСТ 34-10-617-93 |
115,0 |
920 |
100 |
113,0 |
|
60 |
920К-60 ОСТ 34-10-617-93 |
115,0 |
920 |
100 |
122,0 |
|
61 |
920У-61 ОСТ 34-10-617-93 |
115,0 |
920 |
150 |
120,0 |
|
62 |
920К-62 ОСТ 34-10-617-93 |
115,0 |
920 |
150 |
130,0 |
|
63 |
1020У-63 ОСТ 34-10-617-93 |
135,0 |
1020 |
100 |
118,0 |
|
64 |
1020К-64 ОСТ 34-10-617-93 |
135,0 |
1020 |
100 |
128,0 |
|
65 |
1020У-65 ОСТ 34-10-617-93 |
135,0 |
1020 |
150 |
126,0 |
|
66 |
1020К-66 ОСТ 34-10-617-93 |
135,0 |
1020 |
150 |
136,0 |
|
67 |
1220У-67 ОСТ 34-10-617-93 |
185.0 |
1220 |
100 |
174,0 |
|
68 |
1220К-68 ОСТ 34-10-617-93 |
185,0 |
1220 |
100 |
190,0 |
|
69 |
1220У-69 ОСТ 34-10-617-93 |
185,0 |
1220 |
150 |
184,0 |
|
70 |
1220К-70 ОСТ 34-10-617-93 |
185,0 |
1220 |
150 |
200,0 |
|
71 |
1420У-71 ОСТ 34-10-617-93 |
260,0 |
1420 |
100 |
189,0 |
|
72 |
1420К-72 ОСТ 34-10-617-93 |
260,0 |
1420 |
100 |
209,0 |
|
73 |
1420У-73 ОСТ 34-10-617-93 |
260,0 |
1420 |
150 |
199,0 |
|
74 |
1420К-74 ОСТ 34-10-617-93 |
260,0 |
1420 |
150 |
219,0 |
|
75 |
1620У-75 ОСТ 34-10-617-93 |
330,0 |
1620 |
100 |
260,0 |
|
76 |
1620К-76 ОСТ 34-10-617-93 |
330,0 |
1620 |
100 |
285,0 |
|
77 |
1620У-77 ОСТ 34-10-617-93 |
330,0 |
1620 |
150 |
272,0 |
|
78 |
1620К-78 ОСТ 34-10-617-93 |
330,0 |
1620 |
150 |
289,0 |
