Опоры скользящие и неподвижные для трубопроводов ТЭС и АЭС и коробов пылегазовоздухозаборников ТЭС ОСТ 34-10-615-93
Скользящие и неподвижные опоры ОСТ 34-10-615-93
Назначение –крепление трубопровода на заданной высоте, позволяющее перемещаться трубопроводу под действием нагрузок, образующихся при изменении температуры рабочей среды и других действующих на трубопровод факторах – при использовании в качестве скользящих опор. В качестве неподвижных — жесткое крепление, не позволяющее перемещаться трубопроводу под действием нагрузок. Применяются при прокладке трубопроводов наружным диаметром от Дн89 мм до Дн1620 мм.

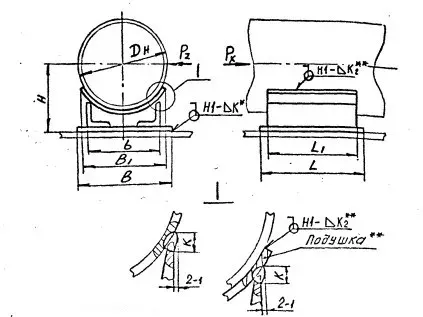

кользящие и неподвижные опоры изготавливаются в соответствии с чертежами Л8-147.000 и Л8-148.000 по техническим требованиям ТУ 34-42-10380 и ОСТ 34-10-723.
№ |
Наименование |
Вертикальная нагрузка, кН |
Диаметр Дн, мм |
Длина опоры, мм |
Масса опоры с подушкой, кг |
|
1 |
89У-01 ОСТ 34-10-615-93 |
2,0 |
89 |
100 |
1,0 |
|
2 |
89К-02 ОСТ 34-10-615-93 |
2,0 |
89 |
100 |
1,0 |
|
3 |
108У-03 ОСТ 34-10-615-93 |
3,0 |
108 |
100 |
1,1 |
|
4 |
108К-04 ОСТ 34-10-615-93 |
3,0 |
108 |
100 |
1,1 |
|
5 |
133У-05 ОСТ 34-10-615-93 |
4,0 |
133 |
100 |
1,2 |
|
6 |
133К-06 ОСТ 34-10-615-93 |
4,0 |
133 |
100 |
1,2 |
|
7 |
159У-07 ОСТ 34-10-615-93 |
5,0 |
156 |
100 |
1,3 |
|
8 |
159К-08 ОСТ 34-10-615-93 |
5,0 |
156 |
100 |
1,3 |
|
9 |
219У-09 ОСТ 34-10-615-93 |
11,0 |
219 |
150 |
3,2 |
|
10 |
219К-10 ОСТ 34-10-615-93 |
11,0 |
219 |
150 |
3,2 |
|
11 |
273У-11 ОСТ 34-10-615-93 |
19,0 |
273 |
180 |
4,8 |
|
12 |
273К-12 ОСТ 34-10-615-93 |
19,0 |
273 |
180 |
4,8 |
|
13 |
325У-13 ОСТ 34-10-615-93 |
25,0 |
325 |
180 |
5,9 |
|
14 |
325К-14 ОСТ 34-10-615-93 |
25,0 |
325 |
180 |
5,9 |
|
15 |
377У-15 ОСТ 34-10-615-93 |
30,0 |
377 |
200 |
7,2 |
|
16 |
377К-16 ОСТ 34-10-615-93 |
30,0 |
377 |
200 |
7,2 |
|
17 |
426У-17 ОСТ 34-10-615-93 |
36,0 |
426 |
200 |
12,2 |
|
18 |
426К-18 ОСТ 34-10-615-93 |
36,0 |
426 |
200 |
12,2 |
|
19 |
478У-19 ОСТ 34-10-615-93 |
36,0 |
478 |
250 |
13,7 |
|
20 |
478К-20 ОСТ 34-10-615-93 |
36,0 |
478 |
250 |
13,7 |
|
21 |
530У-21 ОСТ 34-10-615-93 |
45,0 |
530 |
250 |
13,4 |
|
22 |
530К-22 ОСТ 34-10-615-93 |
45,0 |
530 |
250 |
13,4 |
|
23 |
630У-23 ОСТ 34-10-615-93 |
60,0 |
630 |
250 |
17,8 |
|
24 |
630К-24 ОСТ 34-10-615-93 |
60,0 |
630 |
250 |
17,8 |
|
25 |
720У-25 ОСТ 34-10-615-93 |
75,0 |
720 |
300 |
27,1 |
|
26 |
720К-26 ОСТ 34-10-615-93 |
75,0 |
720 |
300 |
27,1 |
|
27 |
820У-27 ОСТ 34-10-615-93 |
95,0 |
820 |
400 |
39,7 |
|
28 |
820К-28 ОСТ 34-10-615-93 |
95,0 |
820 |
400 |
39,7 |
|
29 |
920У-29 ОСТ 34-10-615-93 |
115,0 |
920 |
400 |
47,2 |
|
30 |
920К-30 ОСТ 34-10-615-93 |
115,0 |
920 |
400 |
47,2 |
|
31 |
1020У-31 ОСТ 34-10-615-93 |
135,0 |
1020 |
400 |
49,4 |
|
32 |
1020К-32 ОСТ 34-10-615-93 |
135,0 |
1020 |
400 |
49,4 |
|
33 |
1220У-33 ОСТ 34-10-615-93 |
185,0 |
1220 |
500 |
70,4 |
|
34 |
1220К-34 ОСТ 34-10-615-93 |
185,0 |
1220 |
500 |
70,4 |
|
35 |
1420У-35 ОСТ 34-10-615-93 |
260,0 |
1420 |
500 |
73,4 |
|
36 |
1420К-36 ОСТ 34-10-615-93 |
260,0 |
1420 |
500 |
73,4 |
|
37 |
1620У-37 ОСТ 34-10-615-93 |
260,0 |
1620 |
500 |
84,3 |
|
38 |
1620К-38 ОСТ 34-10-615-93 |
260,0 |
1620 |
500 |
84,3 |
