Блоки ОСТ 34-10-611-93
Блоки ОСТ 34-10-611-93 двухкатковые для опор трубопроводов ТЭС и АЭС
Блоки двухкатковые ОСТ 34-10-611-93 применяются в комплекте со всеми типами скользящих опор, наиболее практичный вариант использования в комплекте с хомутовыми и бугельными опорами.

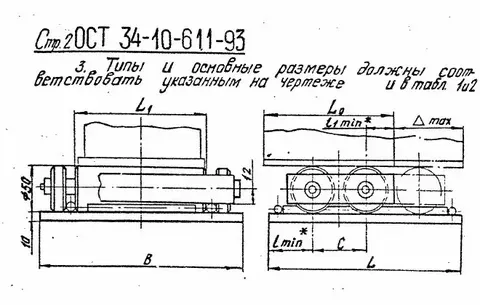

Блоки двухкатковые изготавливаются в соответствии с чертежами Л8-141.000 по техническим требованиям ТУ 34-42-10380.
№ |
Наименование |
Наибольшее перемещение, мм |
Ширина блока, мм |
Длина блока, мм |
Масса блока, кг |
|
1 |
01 ОСТ 34-10-611-93 |
150 |
160 |
270 |
8,6 |
|
2 |
02 ОСТ 34-10-611-93 |
150 |
210 |
270 |
11,6 |
|
3 |
03 ОСТ 34-10-611-93 |
150 |
260 |
270 |
14,3 |
|
4 |
04 ОСТ 34-10-611-93 |
180 |
360 |
300 |
20,8 |
|
5 |
05 ОСТ 34-10-611-93 |
180 |
460 |
300 |
26,5 |
|
6 |
06 ОСТ 34-10-611-93 |
180 |
560 |
300 |
32,4 |
|
7 |
07 ОСТ 34-10-611-93 |
180 |
660 |
300 |
38,3 |
|
8 |
08 ОСТ 34-10-611-93 |
180 |
760 |
300 |
44,1 |
|
9 |
09 ОСТ 34-10-611-93 |
180 |
860 |
300 |
50,0 |
|
10 |
10 ОСТ 34-10-611-93 |
180 |
960 |
300 |
55,9 |
|
11 |
11 ОСТ 34-10-611-93 |
180 |
210 |
370 |
13,0 |
|
12 |
12 ОСТ 34-10-611-93 |
180 |
260 |
370 |
16,0 |
|
13 |
13 ОСТ 34-10-611-93 |
180 |
460 |
370 |
28,0 |
