Опоры ТС-666.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные
Опоры ТС-666.00.00 серия 5.903-13 выпуск 7-95 щитовые неподвижные.

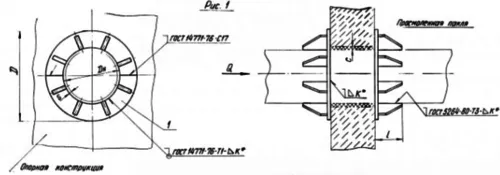

Неподвижные щитовые опоры для трубопроводов диаметром от 108 до 1420 мм. Изготавливаются по чертежу ТС-666.00.00СБ из углеродистой стали 3. Возможно изготовление
из стали 20, 09Г2С.
Опоры неподвижные щитовые ТС-666.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.
Опора ТС-666 состоит из:
Щит — 2 шт.
Технические параметры:
№ |
Наименование |
Дн |
Осевая сила Q,кН (mc) |
S |
D |
l |
c |
Масса изделия, кг |
|
1 |
ТС - 666.00.00 |
108 |
50 (5) |
4 |
225 |
110 |
20 |
8,4 |
|
2 |
ТС - 666.00.00 - 01 |
133 |
70 (7) |
245 |
110 |
20 |
8,8 |
|
|
3 |
ТС - 666.00.00 - 02 |
159 |
100 (10) |
5 |
282 |
110 |
20 |
10,4 |
|
4 |
ТС - 666.00.00 - 03 |
219 |
200 (20) |
7 |
365 |
110 |
30 |
16,4 |
|
5 |
ТС - 666.00.00 - 04 |
273 |
240 (24) |
8 |
420 |
110 |
30 |
18,4 |
|
6 |
ТС - 666.00.00 - 05 |
325 |
300 (30) |
8 |
480 |
110 |
30 |
23,8 |
|
7 |
ТС - 666.00.00 - 06 |
377 |
380 (38) |
9 |
540 |
110 |
30 |
27,8 |
|
8 |
ТС - 666.00.00 - 07 |
426 |
320 (32) |
7 |
610 |
132 |
30 |
45,6 |
|
550 (55) |
10 |
|||||||
|
9 |
ТС - 666.00.00 - 08 |
530 |
400 (40) |
7 |
670 |
152 |
40 |
33,3 |
|
10 |
ТС - 666.00.00 - 09 |
550 (55) |
9 |
740 |
162 |
50,4 |
||
|
11 |
ТС - 666.00.00 - 10 |
630 |
500 (50) |
8 |
780 |
152 |
40 |
37,4 |
|
12 |
ТС - 666.00.00 - 11 |
850 (85) |
10 |
870 |
70,8 |
|||
|
13 |
ТС - 666.00.00 - 12 |
720 |
700 (70) |
9 |
975 |
152 |
40 |
48,8 |
|
14 |
ТС - 666.00.00 - 13 |
950 (95) |
11 |
81,6 |
||||
|
15 |
ТС - 666.00.00 - 14 |
820 |
1300 (130) |
9 |
1110 |
196 |
40 |
87,6 |
|
16 |
ТС - 666.00.00 - 15 |
1650 (165) |
11 |
40 |
140,3 |
|||
|
17 |
ТС - 666.00.00 - 16 |
920 |
2200 (220) |
10 |
1220 |
226 |
40 |
110,0 |
|
18 |
ТС - 666.00.00 - 17 |
40 |
169,0 |
|||||
|
19 |
ТС - 666.00.00 - 18 |
1020 |
2400 (240) |
1330 |
266 |
40 |
122,6 |
|
|
20 |
ТС - 666.00.00 - 19 |
14 |
40 |
197,4 |
||||
|
21 |
ТС - 666.00.00 - 20 |
1220 |
3100 (310) |
11 |
1570 |
286 |
40 |
149,0 |
|
22 |
ТС - 666.00.00 - 21 |
14 |
40 |
239,2 |
||||
|
23 |
ТС - 666.00.00 - 22 |
1420 |
3300 (330) |
1820 |
300 |
40 |
190,0 |
|
|
24 |
ТС - 666.00.00 - 23 |
40 |
411,0 |
