Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные
Опоры ТС-661.00.00 серия 5.903-13 выпуск 7-95 четырехупорные неподвижные Дн 133 - 1420 мм.
Неподвижные четырехупорные опоры для трубопроводов диаметром от 133 до 1420 мм.

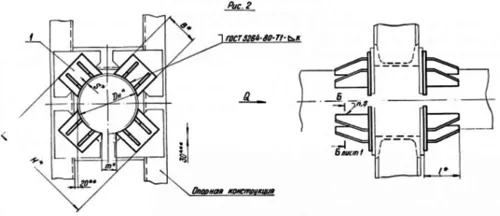

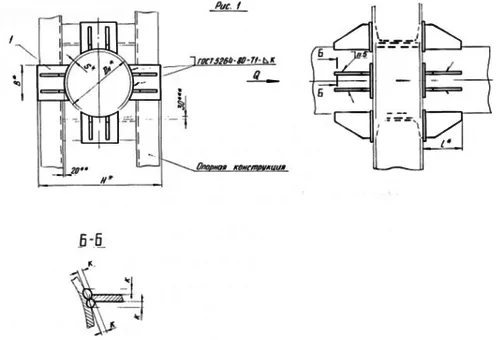

Изготавливаются по чертежу ТС-661.00.00СБ из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Опоры неподвижные четырехупорные ТС-661.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С. Опора ТС-661 состоит из: Упор — 8 шт.
Технические параметры:
№ |
Наименование |
Дн |
к=S |
Осевая сила Q,кН (mc) |
Высота, мм |
Ширина, мм |
Масса изделия, кг |
|
1 |
ТС-661.00.00 |
133 |
4+¹ |
70 (7) |
260 |
80 |
8,8 |
|
5+¹ |
70 (7) |
||||||
|
2 |
ТС-661.00.00-01 |
159 |
4+¹ |
100 (10) |
320 |
90 |
13,2 |
|
5+² |
100 (10) |
||||||
|
3 |
ТС-661.00.00-02 |
219 |
4+¹ |
120 (12) |
420 |
120 |
23,3 |
|
7+² |
150 (15) |
||||||
|
4 |
ТС-661.00.00-03 |
273 |
6+¹ |
120 (12) |
480 |
120 |
22,5 |
|
8+² |
180 (18) |
||||||
|
5 |
ТС-661.00.00-04 |
325 |
6+¹ |
120 (12) |
530 |
120 |
25,2 |
|
8+² |
220 (22) |
||||||
|
6 |
ТС-661.00.00-05 |
377 |
6+² |
150 (15) |
580 |
140 |
28,3 |
|
9+² |
250 (25) |
||||||
|
7 |
ТС-661.00.00-06 |
426 |
7+² |
180 (18) |
660 |
160 |
53,4 |
|
10+² |
300 (30) |
||||||
|
8 |
ТС-661.00.00-07 |
530 |
8+² |
180 (18) |
770 |
200 |
64,6 |
|
11+² |
250 (25) |
||||||
|
9 |
ТС-661.00.00-08 |
630 |
8+² |
360 (36) |
870 |
240 |
67,7 |
|
12+² |
450 (45) |
||||||
|
10 |
ТС-661.00.00-09 |
720 |
9+² |
360 (36) |
960 |
280 |
82,4 |
|
11+² |
550 (55) |
||||||
|
11 |
ТС-661.00.00-10 |
820 |
9+² |
450 (45) |
1060 |
300 |
86,4 |
|
11+² |
650 (65) |
||||||
|
12 |
ТС-661.00.00-11 |
920 |
10+² |
480 (48) |
1160 |
320 |
92,0 |
|
14+² |
550 (55) |
||||||
|
13 |
ТС-661.00.00-12 |
1020 |
10+² |
750 (75) |
1260 |
360 |
105,0 |
|
14+² |
950 (95) |
||||||
|
14 |
ТС-661.00.00-13 |
1220 |
11+² |
1000 (100) |
1480 |
400 |
136,0 |
|
1000 (100) |
|||||||
|
15 |
ТС-661.00.00-14 |
1420 |
14+² |
1000 (100) |
1680 |
500 |
151,0 |
