Опоры ТС-659.00.00 серии 5.903-13 выпуск 7-95 хомутовые неподвижные
Опоры ТС-659.00.00 серия 5.903-13 выпуск 7-95 хомутовые неподвижные Дн 32 - 219 мм.

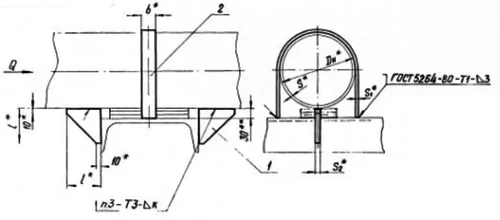

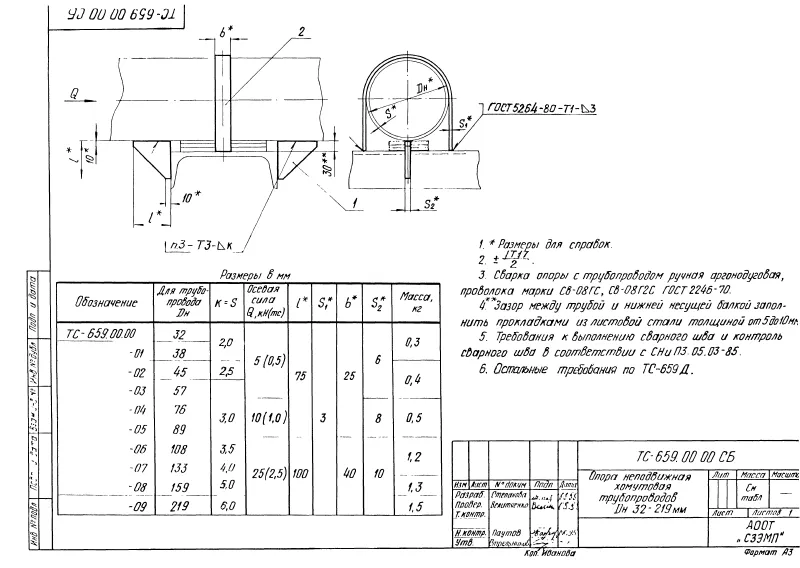

Неподвижные хомутовые опоры для трубопроводов диаметром от 32 до 219 мм. Изготавливаются по чертежу ТС-659.00.00СБ серии 5.903-13 вып. 7-95 из углеродистой стали 3. Возможно изготовление из стали 20, 09Г2С.
Опоры неподвижные хомутовые ТС-659.00.00 предназначены для трубопроводов с рабочим давлением Pу до 4,0 МПа и рабочей температурой tраб до +425 °С.

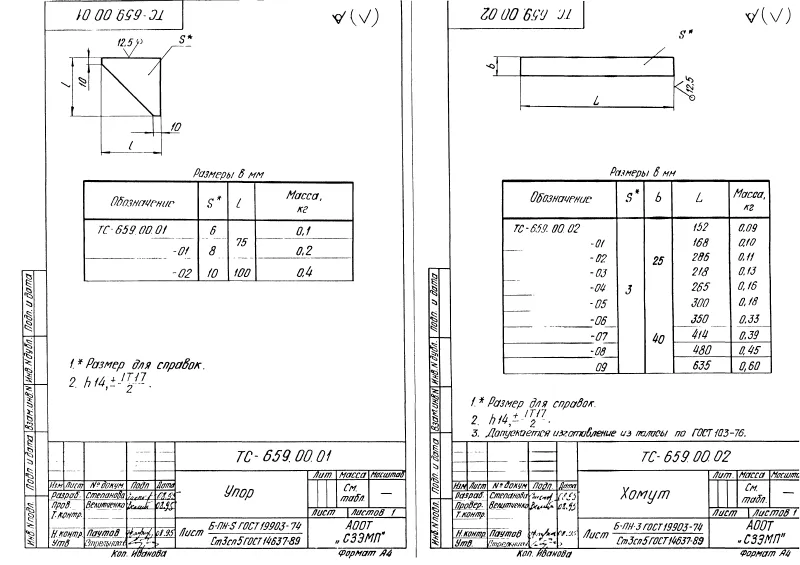

Опора ТС-659 состоит из: Хомут — 1 шт. Упор — 2 шт.
Технические параметры:
№ |
Наименование |
Для трубопровода Дн |
к=S |
Осевая сила Q,кН (mc) |
Масса изделия, кг. |
|
1 |
ТС-659.00.00 |
32 |
2,0 |
5 (0,5) |
0,3 |
|
2 |
ТС-659.00.00-01 |
38 |
2,0 |
5 (0,5) |
0,3 |
|
3 |
ТС-659.00.00-02 |
45 |
2,5 |
5 (0,5) |
0,4 |
|
4 |
ТС-659.00.00-03 |
57 |
3,0 |
5 (0,5) |
0,4 |
|
5 |
ТС-659.00.00-04 |
76 |
3,0 |
10 (1,0) |
0,5 |
|
6 |
ТС-659.00.00-05 |
89 |
3,0 |
10 (1,0) |
0,5 |
|
7 |
ТС-659.00.00-06 |
108 |
3,5 |
25 (2,5) |
1,2 |
|
8 |
ТС-659.00.00-07 |
133 |
4,0 |
25 (2,5) |
1,2 |
|
9 |
ТС-659.00.00-08 |
159 |
5,0 |
25 (2,5) |
1,3 |
|
10 |
ТС-659.00.00-09 |
219 |
6,0 |
25 (2,5) |
1,5 |
