Опоры А14Б 527.000 серия 5.900-7 выпуск 2

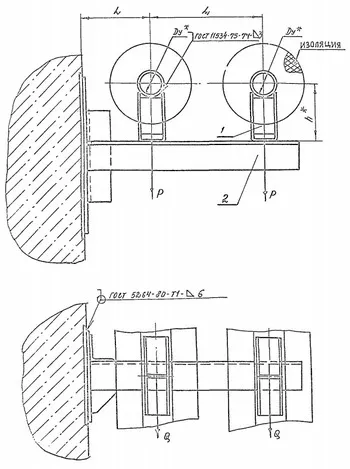

Опоры А14Б 527.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные двухрядные с креплением к железнобетонной колонне Ду 50 - 65 мм
Опоры А14Б 523.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 527.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 527.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||
|
Вертикальн. |
Горизонтал. |
|||||
|
Р |
Q |
L |
l₁ |
|||
|
А14Б 527.000 |
50 |
51 |
15,3 |
150,0 |
230,0 |
5,40 |
|
А14Б 527.000-01 |
50 |
51 |
15,3 |
150,0 |
230,0 |
6,30 |
|
А14Б 527.000-02 |
65 |
78 |
23,4 |
155,0 |
250,0 |
6,00 |
|
А14Б 527.000-03 |
65 |
78 |
23,4 |
155,0 |
250,0 |
7,00 |
