Опоры А14Б 525.000 серия 5.900-7 выпуск 2

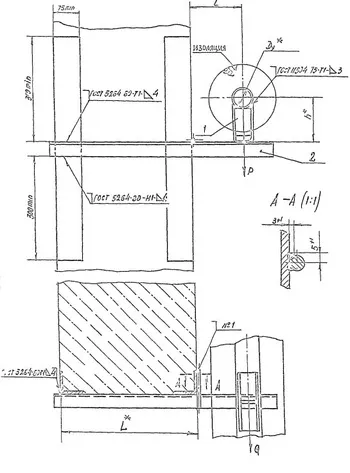

Опоры А14Б 525.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные с креплением к железнобетонной колонне Ду 50 - 80 мм
Опоры А14Б 525.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 525.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 525.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход Ду, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
||
|
Вертикальн. |
Горизонтал. |
|||||
|
Р |
Q |
L |
l |
|||
|
А14Б 525.000 |
50 |
51 |
15,3 |
400,0 |
150,0 |
2,80 |
|
А14Б 525.000-01 |
50 |
51 |
15,3 |
400,0 |
150,0 |
3,30 |
|
А14Б 525.000-02 |
65 |
78 |
23,4 |
400,0 |
160,0 |
3,00 |
|
А14Б 525.000-03 |
65 |
78 |
23,4 |
400,0 |
160,0 |
3,50 |
|
А14Б 525.000-04 |
80 |
107 |
32,1 |
400,0 |
185,0 |
3,80 |
|
А14Б 525.000-05 |
80 |
107 |
32,1 |
400,0 |
185,0 |
4,20 |
|
А14Б 525.000-06 |
50 |
51 |
15,3 |
600,0 |
150,0 |
3,30 |
|
А14Б 525.000-07 |
50 |
51 |
15,3 |
600,0 |
150,0 |
3,70 |
|
А14Б 525.000-08 |
65 |
78 |
23,4 |
600,0 |
160,0 |
3,50 |
|
А14Б 525.000-09 |
65 |
78 |
23,4 |
600,0 |
160,0 |
4,00 |
|
А14Б 525.000-10 |
80 |
107 |
32,1 |
600,0 |
185,0 |
4,50 |
|
А14Б 525.000-11 |
80 |
107 |
32,1 |
600,0 |
185,0 |
5,00 |
