Опоры А14Б 523.000 по серии 5.900-7 выпуск 2

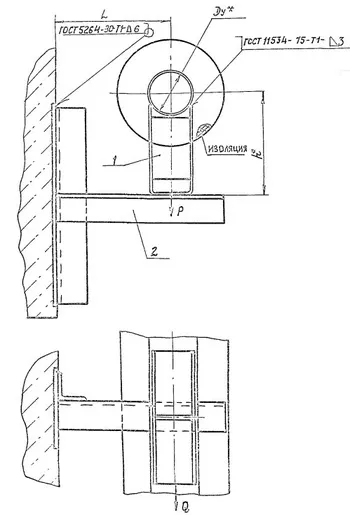

Опоры А14Б 523.000 серия 5.900-7 выпуск 2 подвижные корпусные приварные с креплением к железнобетонной колонне Ду 50 - 65 мм
Опоры А14Б 523.000 применяются для крепления изолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).
Стандартно опоры А14Б 521.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 521.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1
|
Обозначение |
Условный проход ДУ, мм |
Допускаемые нагрузки, кгс |
Размеры, мм |
Масса, кг |
|
|
Вертикальн. |
Горизонтал. |
||||
|
Р |
Q |
L |
|||
|
А14Б 523.000 |
50 |
51 |
15,3 |
150,0 |
2,30 |
|
А14Б 523.000-01 |
50 |
51 |
15,3 |
150,0 |
2,70 |
|
А14Б 523.000-02 |
65 |
78 |
23,4 |
160,0 |
2,90 |
|
А14Б 523.000-03 |
65 |
78 |
23,4 |
160,0 |
4,30 |
