Опоры Т18.00 серия 4.903-10 выпуск 5 скользящие диэлектрические
Ниже представлены технические характеристики и параметры для серии Опоры Т18.00 серия 4.903-10 выпуск 5 скользящие диэлектрические.
Опоры Т18.00 серия 4.903-10 выпуск 5 диэлектрические скользящие предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420 мм.
Изготавливаются в соответствии с ТУ-04698606-001-04 'Опоры трубопроводов', серия 4.903-10 выпуск 5
Подвижные скользящие хомутовые удлиненные опоры Т18 используются для крепления технологических трубопроводов и прокладки инженерных коммуникаций. Их используют при работе с различными видами труб, а специальная конструкция такой опоры позволяет не повредить изоляцию и оболочку. Такие опоры применяются с различными типами трубопроводов и чаще всего используются с коммуникациями ЖКХ. Опоры Т18 хорошо показывают себя при компенсации сдвига трубы под воздействием большого числа возможных нагрузок различной направленности. Использование данного типа опоры помогает компенсировать вибрационное воздействие, сдвиги в результате термического расширения, а также осевых и вертикальных нагрузок. С использованием опор Т18 трубопровод оказывается защищенным от провисания и опасности возникновения аварийной ситуации даже в сложных условиях использования.
Пример условного обозначения опоры скользящей диэлектрической Т18 высотой 150 мм для трубопровода Ду630: Опора диэлектрическая Т18.29-630
Опоры Т18 серия 4.903-10 выпуск 5 изготавливаются двух видов:
1. Опоры Т18 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические удлиненные с двумя хомутами и четырьмя ребрами Дн 194 - 377 мм
Опоры Т18 удлиненные имеют в своей конструкции две подушки, два полухомута,гайки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и четыре ребра жесткости. Также, на подушках и полухомутах, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

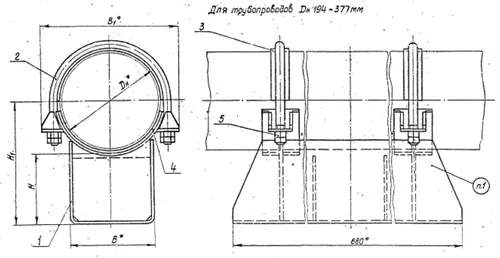

Опора Т18 Дн 194 - 377 состоит из: Корпус — 1 шт. Хомут — 2 шт. Гайка — 8 шт. Прокладка диэлектрическая — 4 шт.
2.Опоры Т18 серия 4.903-10 выпуск 5 хомутовые подвижные диэлектрические удлиненные с двумя хомутами и четырьмя ребрами Дн 194 - 377 мм
Опоры Т18 Дн194-377 удлиненные имеют в своей конструкции две подушки, два бугеля, шпильки, которые крепятся на прочное основание. Перечисленные детали крепятся к стальному основанию, которое выполнено методом штамповки и имеющему специальные упоры, проушины и четыре ребра жесткости. Также, на подушках и бугелях, в местах контакта с трубопроводом, устанавлены диэлектрические прокладки.

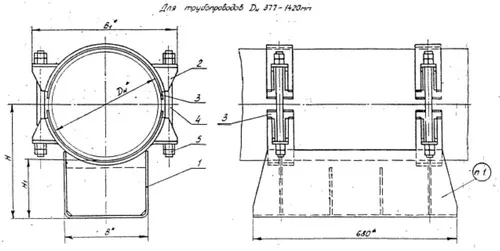

Опора Т18(Дн 377 - 1420 состоит из: Корпус — 1 шт. Бугель -2 шт. Шпилька — 4 шт. Гайка — 16 шт. Прокладка диэлектрическая — 4 шт.
Технические характеристики
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг |
|---|---|---|---|---|---|
| Опора диэлектрическая Т18.01 | 194 | 100 | 680 | 180 | 14,59 |
| Опора диэлектрическая Т 18.02 | 150 | 17,23 | |||
| Опора диэлектрическая Т18.03 | 200 | 19,77 | |||
| Опора диэлектрическая Т18.04 | 219 | 100 | 14,71 | ||
| Опора диэлектрическая Т18.05 | 150 | 17,31 | |||
| Опора диэлектрическая Т18.06 | 200 | 19,93 | |||
| Опора диэлектрическая Т18.07 | 273 | 100 | 16,95 | ||
| Опора диэлектрическая Т18.08 | 150 | 19,83 | |||
| Опора диэлектрическая Т18.09 | 200 | 22,43 | |||
| Опора диэлектрическая Т18.10 | 325 | 100 | 280 | 26 | |
| Опора диэлектрическая Т18.11 | 150 | 30,19 | |||
| Опора диэлектрическая Т18.12 | 200 | 33,75 | |||
| Опора диэлектрическая Т18.13 | 377 | 100 | 29,2 | ||
| Опора диэлектрическая Т18.14 | 150 | 33,47 | |||
| Опора диэлектрическая Т 18.15 | 200 | 37,69 | |||
| Опора диэлектрическая Т 18.16 | 100 | 30,77 | |||
| Опора диэлектрическая Т18.17 | 150 | 35,04 | |||
| Опора диэлектрическая Т18.18 | 200 | 39,26 | |||
| Опора диэлектрическая Т18.19 | 426 | 100 | 33,67 | ||
| Опора диэлектрическая Т18.20 | 150 | 37,96 | |||
| Опора диэлектрическая Т18.21 | 200 | 42,1 | |||
| Опора диэлектрическая Т 18.22 | 480 | 100 | 380 | 58,59 | |
| Опора диэлектрическая Т18.23 | 150 | 66,07 | |||
| Опора диэлектрическая Т18.24 | 200 | 73,65 | |||
| Опора диэлектрическая Т18.25 | 530 | 100 | 61,42 | ||
| Опора диэлектрическая Т18.26 | 150 | 68,88 | |||
| Опора диэлектрическая Т18.27 | 200 | 76,46 | |||
| Опора диэлектрическая Т18.28 | 630 | 100 | 62,88 | ||
| Опора диэлектрическая Т18.29 | 150 | 70,36 | |||
| Опора диэлектрическая Т18.30 | 200 | 77,92 | |||
| Опора диэлектрическая Т18.31 | 720 | 100 | 500 | 79,48 | |
| Опора диэлектрическая Т18.32 | 150 | 88,24 | |||
| Опора диэлектрическая Т18.33 | 200 | 97,12 | |||
| Опора диэлектрическая Т18.34 | 820 | 100 | 83,34 | ||
| Опора диэлектрическая Т18.35 | 150 | 92,08 | |||
| Опора диэлектрическая Т18.36 | 200 | 100,96 | |||
| Опора диэлектрическая Т18.37 | 920 | 100 | 123,14 | ||
| Опора диэлектрическая Т18.38 | 150 | 134,76 | |||
| Опора диэлектрическая Т18.39 | 200 | 146,84 | |||
| Опора диэлектрическая Т18.40 | 1020 | 100 | 700 | 130,42 | |
| Опора диэлектрическая Т18.41 | 150 | 165,28 | |||
| Опора диэлектрическая Т18.42 | 200 | 180,34 | |||
| Опора диэлектрическая Т18.43 | 1220 | 100 | 169,05 | ||
| Опора диэлектрическая Т18.44 | 150 | 183,71 | |||
| Опора диэлектрическая Т18.45 | 200 | 198,59 | |||
| Опора диэлектрическая Т18.46 | 1420 | 100 | 193,67 | ||
| Опора диэлектрическая Т18.47 | 150 | 211,91 | |||
| Опора диэлектрическая Т18.48 | 200 | 230,81 |
