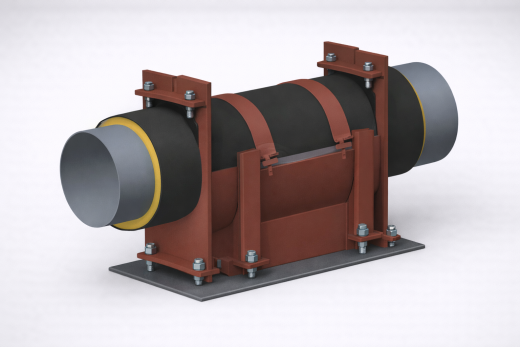

Опора НПО-700 НТС 65-06 выпуск 1 Ду оболочки=900
Опора НПО-700 Ду оболочки=900 НТС 65-06 выпуск 1 направляющая подвижная для труб в ППУ изоляции
Опора НПО-700 Ду оболочки=900 НТС 65-06 направляющая подвижная для труб в ППУ изоляции
Основные характеристики:
Альбом НТС 65-06
Ду наружный трубопровода , мм - 700 Ду наружный .оболочки, мм -900
Размеры 700х900
Материал тепловой изоляции - Пенополиуретан
Материал защитной оболочки - Полиэтилен
Вес, кг -253.39
Используются стали марок Ст3 и Ст20, а также стали повышенной прочности 09Г2С
Покрытие Грунт ГФ-021
Размеры и конструкция
- опорная плита 2. продольное ребро 3. ребро 4. ребро 5. ложе 6. петля 7. ось 8. палец 9. хомут 10. полозья 11. гайка 12. шайба 13. болт 14. шайба 15. гайка 16. анкер 17. опорная плита 18. анкер 19. ПЭ оболочка
