Опора НПО-57 НТС 65-06 выпуск 1

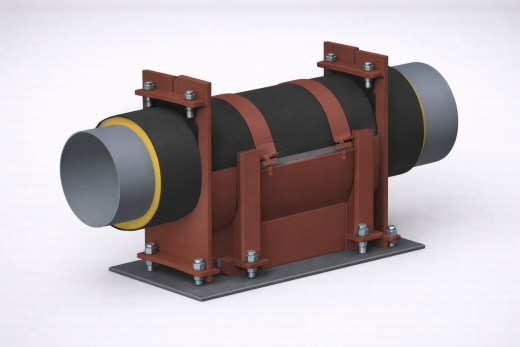

Опора НПО-57 Ду оболочки=125 НТС 65-06 выпуск 1 направляющая подвижная для труб в ППУ изоляции
Опора НПО-57 Ду оболочки=125 НТС 65-06 направляющая подвижная для труб в ППУ изоляции
Основные характеристики:
Альбом НТС 65-06
Ду наружный трубопровода , мм - 57 Ду наружный .оболочки, мм -125
Размеры 57х125
Материал тепловой изоляции - Пенополиуретан
Материал защитной оболочки - Полиэтилен
Вес, кг - 35.5
Используются стали марок Ст3 и Ст20, а также стали повышенной прочности 09Г2С
Покрытие Грунт ГФ-021

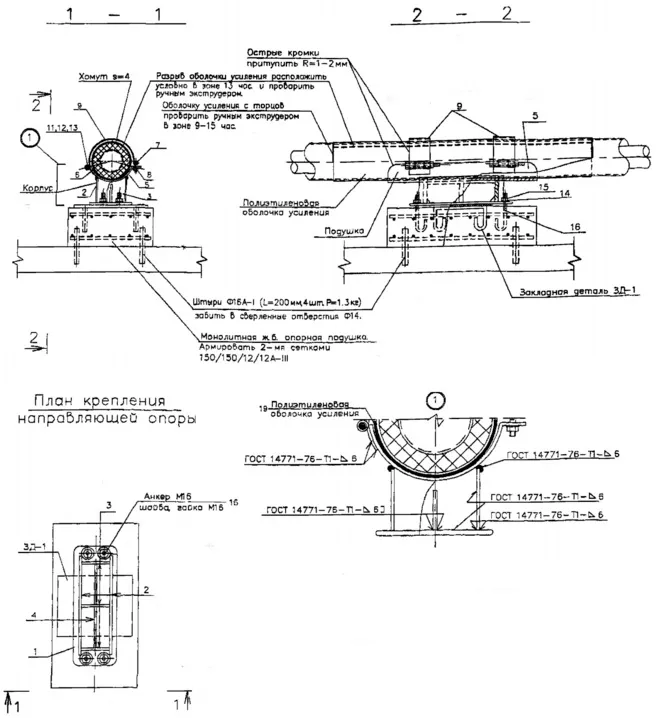

Размеры и конструкция
- опорная плита 2. продольное ребро 3. ребро 4. ребро 5. ложе 6. петля 7. ось 8. палец 9. хомут 10. полозья 11. гайка 12. шайба 13. болт 14. шайба 15. гайка 16. анкер 17. опорная плита 18. анкер 19. ПЭ оболочка
