Опора НПО-250 НТС 65-06 выпуск 1 Ду оболочки=400

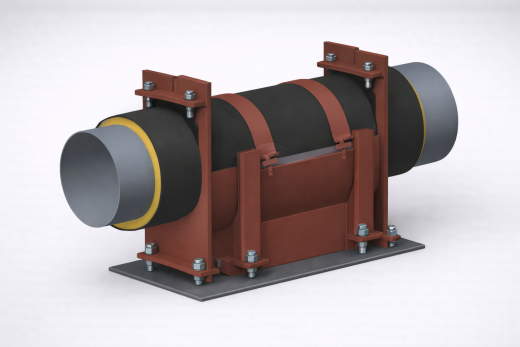

Опора НПО-250 Ду оболочки=400 НТС 65-06 выпуск 1 направляющая подвижная для труб в ППУ изоляции
Опора НПО-200 Ду оболочки=400 НТС 65-06 направляющая подвижная для труб в ППУ изоляции
Основные характеристики:
Альбом НТС 65-06
Ду наружный трубопровода , мм - 250 Ду наружный .оболочки, мм -400
Размеры 250х400
Материал тепловой изоляции - Пенополиуретан
Материал защитной оболочки - Полиэтилен
Вес, кг - 77.23
Используются стали марок Ст3 и Ст20, а также стали повышенной прочности 09Г2С
Покрытие Грунт ГФ-021
Размеры и конструкция
- опорная плита 2. продольное ребро 3. ребро 4. ребро 5. ложе 6. петля 7. ось 8. палец 9. хомут 10. полозья 11. гайка 12. шайба 13. болт 14. шайба 15. гайка 16. анкер 17. опорная плита 18. анкер 19. ПЭ оболочка
