Опора Л8-517.000
Опора скользящая направляющая Л8-517.000
Применяются для станционных трубопроводов Дн 14-89мм с параметрами среды:

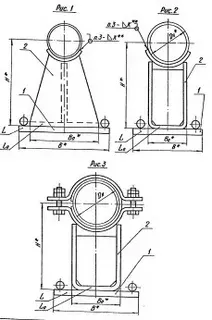

t раб<300⁰С, Р у<4МПа (40 кгс/см 2) – по рис.1 и2;
tраб<425⁰С, Р у<4МПа (40 кгс/см 2) – по рис.3.
Максимальное тепловое перемещение трубопровода – 150мм.
Опоры опоры Л8-517.000 скользящие направляющие для крепления трубопроводов диаметром от 14 до 89 мм. Изготавливаются по чертежу Л8-517.000СБ
|
Обозначение опоры |
Рис. |
Dн |
Допускаемая вертикальная нагрузка, кН (кгс) |
B* |
B0* |
L* |
L0* |
H |
Масса, кг |
|
Л8-517.000 |
1 |
14-18 |
0,80 (80) |
70 |
40 |
280 |
80 |
50 |
1,9 |
|
Л8-517.000-01 |
1 |
14-18 |
0,80 (80) |
70 |
40 |
280 |
80 |
50 |
1,9 |
|
Л8-517.000-02 |
1 |
25, 28 |
1,40 (140) |
70 |
40 |
280 |
80 |
92 |
2 |
|
Л8-517.000-03 |
1 |
25, 28 |
1,40 (140) |
70 |
40 |
280 |
80 |
92 |
2 |
|
Л8-517.000-10 |
2 |
32 |
2,47 (250) |
70 |
40 |
280 |
80 |
112 |
1,9 |
|
Л8-517.000-11 |
2 |
32 |
2,47 (250) |
70 |
40 |
280 |
80 |
112 |
1,9 |
|
Л8-517.000-12 |
2 |
38 |
2,47 (250) |
70 |
40 |
280 |
80 |
117 |
1,9 |
|
Л8-517.000-13 |
2 |
38 |
2,47 (250) |
70 |
40 |
280 |
80 |
117 |
1,9 |
|
Л8-517.000-14 |
2 |
45 |
3,95 (400) |
70 |
40 |
280 |
80 |
121 |
1,9 |
|
Л8-517.000-15 |
2 |
45 |
3,95 (400) |
70 |
40 |
280 |
80 |
121 |
1,9 |
|
Л8-517.000-16 |
2 |
57 |
5,93 (600) |
90 |
60 |
300 |
100 |
126 |
2,6 |
|
Л8-517.000-17 |
2 |
57 |
5,93 (600) |
90 |
60 |
300 |
100 |
126 |
2,6 |
|
Л8-517.000-18 |
2 |
76 |
5,93 (600) |
90 |
60 |
300 |
100 |
138 |
2,7 |
|
Л8-517.000-19 |
2 |
76 |
5,93 (600) |
90 |
60 |
300 |
100 |
138 |
2,7 |
|
Л8-517.000-20 |
2 |
89 |
5,93 (600) |
90 |
60 |
300 |
100 |
146 |
2,7 |
|
Л8-517.000-21 |
2 |
89 |
5,93 (600) |
90 |
60 |
300 |
100 |
146 |
2,7 |
|
Л8-517.000-22 |
3 |
14-18 |
1,97 (200) |
60 |
26 |
280 |
80 |
57 |
1,5 |
|
Л8-517.000-23 |
3 |
14-18 |
1,97 (200) |
60 |
26 |
280 |
80 |
57 |
1,5 |
|
Л8-517.000-24 |
3 |
25-28 |
1,97 (200) |
60 |
30 |
280 |
80 |
63 |
1,5 |
|
Л8-517.000-25 |
3 |
25-28 |
1,97 (200) |
60 |
30 |
280 |
80 |
63 |
1,5 |
|
Л8-517.000-26 |
3 |
32 |
2,46 (250) |
70 |
70 |
280 |
80 |
113 |
2,2 |
|
Л8-517.000-27 |
3 |
32 |
2,46 (250) |
70 |
70 |
280 |
80 |
113 |
2,2 |
|
Л8-517.000-28 |
3 |
38 |
2,46 (250) |
70 |
70 |
280 |
80 |
117 |
2,2 |
|
Л8-517.000-29 |
3 |
38 |
2,46 (250) |
70 |
70 |
280 |
80 |
117 |
2,2 |
|
Л8-517.000-30 |
3 |
45 |
3,95 (400) |
70 |
70 |
280 |
80 |
122 |
2,3 |
|
Л8-517.000-31 |
3 |
45 |
3,95 (400) |
70 |
70 |
280 |
80 |
122 |
2,3 |
|
Л8-517.000-32 |
3 |
57 |
5,92 (600) |
90 |
90 |
300 |
100 |
126 |
3,3 |
|
Л8-517.000-33 |
3 |
57 |
5,92 (600) |
90 |
90 |
300 |
100 |
126 |
3,3 |
|
Л8-517.000-34 |
3 |
76 |
5,92 (600) |
90 |
90 |
300 |
100 |
140 |
3,5 |
|
Л8-517.000-35 |
3 |
76 |
5,92 (600) |
90 |
90 |
300 |
100 |
140 |
3,5 |
|
Л8-517.000-36 |
3 |
89 |
5,92 (600) |
90 |
90 |
300 |
100 |
148 |
3,6 |
|
Л8-517.000-37 |
3 |
89 |
5,92 (600) |
90 |
90 |
300 |
100 |
148 |
3,6 |
