Опора Л8-514.000
Опора Л8-514.000 скользящая с направляющей скобой
Опора Л8-514.000 Применяется для крепления станционных неизолируемых трубопроводов ТЭС и АЭС с температурой среды не более 45⁰С для объектов, строящихся в районах с температурой наружного воздуха не ниже минус 30⁰С
Прайс лист и технические параметры:
Обозначение опоры |
Dн |
Допускаемая вертикальная нагрузка кН (кгс) |
A |
d |
Масса, кг |
|

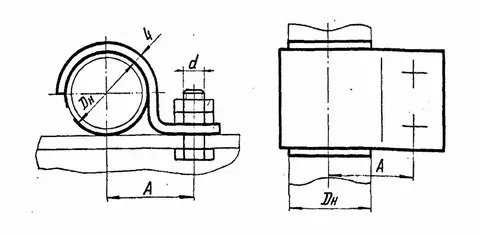

Рис.1 и 2 |
Рис.3 и 4 |
|||||
|
Л8-514.000 |
14; 16 |
0,50 (50) |
0,2 (20) |
22 |
М8 |
0,17 |
|
Л8-514.000-01 |
14; 16 |
0,50 (50) |
0,2 (20) |
22 |
М8 |
0,17 |
|
Л8-514.000-02 |
18 |
0,70 (70) |
0,2 (20) |
25 |
М8 |
0,19 |
|
Л8-514.000-03 |
18 |
0,70 (70) |
0,2 (20) |
25 |
М8 |
0,19 |
|
Л8-514.000-04 |
25; 28 |
0,70 (70) |
0,2 (20) |
30 |
М8 |
0,23 |
|
Л8-514.000-05 |
25; 28 |
0,70 (70) |
0,2 (20) |
30 |
М8 |
0,23 |
|
Л8-514.000-06 |
32 |
1,48 (150) |
0,3 (30) |
32 |
М10 |
0,35 |
|
Л8-514.000-07 |
32 |
1,48 (150) |
0,3 (30) |
32 |
М10 |
0,35 |
|
Л8-514.000-08 |
38 |
1,98 (200) |
0,3 (30) |
35 |
М10 |
0,36 |
|
Л8-514.000-09 |
38 |
1,98 (200) |
0,3 (30) |
35 |
М10 |
0,36 |
|
Л8-514.000-10 |
45 |
1,98 (200) |
0,3 (30) |
40 |
М10 |
0,4 |
|
Л8-514.000-11 |
45 |
1,98 (200) |
0,3 (30) |
40 |
М10 |
0,4 |
