Опора Л8-512.000

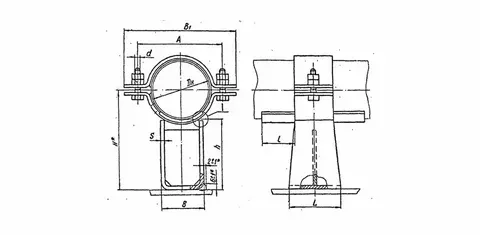

Опора Л8-512.000 неподвижная с плоским хомутом
Опора неподвижная с плоским хомутом Л8-512.000 для крепления станционных трубопроводов ТЭС и АЭС с параметрами среды Рраб < 2,2 МПа (22 кгс/см2) и tраб < 425 ⁰С, для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже минус 30 ⁰С. Скользящие опоры с плоским хомутом для крепления трубопроводов диаметром от 14 до 89 мм.
|
Обозначение опоры |
Dн |
Допускаемые нагрузка кН (кгс) |
A |
B |
B1 |
L |
l |
H* |
h |
S |
d |
K1* |
K2* |
Масса, кг |
|
|
Вертик. |
Осевая и боковая |
||||||||||||||
|
Л8-512.000 |
14-18 |
1,97 (200) |
1,97 (200) |
52 |
26 |
70 |
80 |
50 |
57 |
50 |
57 |
M6-8g |
3 |
4 |
0,55 |
|
Л8-512.000-01 |
14-18 |
1,97 (200) |
1,97 (200) |
52 |
26 |
70 |
80 |
50 |
57 |
50 |
57 |
M6-8g |
3 |
4 |
0,55 |
|
Л8-512.000-02 |
25; 28 |
1,97 (200) |
1,97 (200) |
64 |
30 |
85 |
80 |
50 |
63 |
50 |
63 |
M6-8g |
3 |
4 |
0,62 |
|
Л8-512.000-03 |
25; 28 |
1,97 (200) |
1,97 (200) |
64 |
30 |
85 |
80 |
50 |
63 |
50 |
63 |
M6-8g |
3 |
4 |
0,62 |
|
Л8-512.000-04 |
32 |
2,47 (250) |
2,96 (300) |
70 |
40 |
95 |
80 |
50 |
113 |
100 |
113 |
M8-8g |
4 |
4 |
1,19 |
|
Л8-512.000-05 |
32 |
2,47 (250) |
2,96 (300) |
70 |
40 |
95 |
80 |
50 |
113 |
100 |
113 |
M8-8g |
4 |
4 |
1,19 |
|
Л8-512.000-06 |
38 |
2,47 (250) |
2,96 (300) |
76 |
40 |
100 |
80 |
50 |
117 |
100 |
117 |
M8-8g |
4 |
4 |
1,21 |
|
Л8-512.000-07 |
38 |
2,47 (250) |
2,96 (300) |
76 |
40 |
100 |
80 |
50 |
117 |
100 |
117 |
M8-8g |
4 |
4 |
1,21 |
|
Л8-512.000-08 |
45 |
3,95 (400) |
4,45 (450) |
84 |
40 |
110 |
80 |
50 |
122 |
100 |
122 |
M8-8g |
4 |
6 |
1,33 |
|
Л8-512.000-09 |
45 |
3,95 (400) |
4,45 (450) |
84 |
40 |
110 |
80 |
50 |
122 |
100 |
122 |
M8-8g |
4 |
6 |
1,33 |
|
Л8-512.000-10 |
57 |
5,92 (600) |
6,42 (650) |
96 |
60 |
130 |
100 |
60 |
126 |
100 |
126 |
M10-8g |
4 |
6 |
2,00 |
|
Л8-512.000-11 |
57 |
5,92 (600) |
6,42 (650) |
96 |
60 |
130 |
100 |
60 |
126 |
100 |
126 |
M10-8g |
4 |
6 |
2,00 |
|
Л8-512.000-12 |
76 |
5,92 (600) |
6,42 (650) |
116 |
60 |
150 |
100 |
60 |
140 |
100 |
140 |
M10-8g |
4 |
6 |
2,30 |
|
Л8-512.000-13 |
76 |
5,92 (600) |
6,42 (650) |
116 |
60 |
150 |
100 |
60 |
140 |
100 |
140 |
M10-8g |
4 |
6 |
2,30 |
|
Л8-512.000-14 |
89 |
5,92 (600) |
6,42 (650) |
130 |
60 |
170 |
100 |
60 |
148 |
100 |
148 |
M10-8g |
4 |
6 |
2,50 |
|
Л8-512.000-15 |
89 |
5,92 (600) |
6,42 (650) |
130 |
60 |
170 |
100 |
60 |
148 |
100 |
148 |
M10-8g |
4 |
6 |
2,50 |
