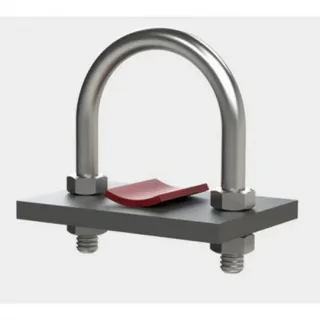

Опора Л8-510.000
Опора Л8-510.000 без изоляции с направляющим хомутом
Опоры Л8-510.000 применяются для крепления станционных трубопроводов ТЭС и АЭС с температурой среды до 300⁰C для применения в районах с температурой воздуха не ниже минус 30⁰С.
Бескорпусные опоры трубопроводов. Состоят из хомута с гайками и накладки.
|
Обозначение опоры |

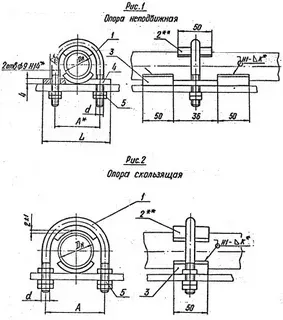

Рис. |
Dн |
Допускаемые нагрузка, кН (кгс) |
A |
L |
d |
Масса, кг |
||
|
Вертик. |
Осевая и боковая |
углер. |
корроз. |
||||||
|
Л8-510.000 |
1 |
25; 28 |
0,98 (100) |
1,0 (10,0) |
42 |
60 |
6 |
0,22 |
0,27 |
|
Л8-510.000-01 |
1 |
25; 28 |
0,98 (100) |
1,0 (10,0) |
42 |
60 |
6 |
0,22 |
0,27 |
|
Л8-510.000-02 |
1 |
32 |
1,48 (150) |
1,0 (10,0) |
48 |
70 |
8 |
0,28 |
0,34 |
|
Л8-510.000-03 |
1 |
32 |
1,48 (150) |
1,0 (10,0) |
48 |
70 |
8 |
0,28 |
0,34 |
|
Л8-510.000-04 |
1 |
38 |
2,47 (250) |
1,0 (10,0) |
54 |
80 |
8 |
0,34 |
0,40 |
|
Л8-510.000-05 |
1 |
38 |
2,47 (250) |
1,0 (10,0) |
54 |
80 |
8 |
0,34 |
0,40 |
|
Л8-510.000-06 |
1 |
45 |
2,47 (250) |
1,0 (10,0) |
62 |
90 |
8 |
0,38 |
0,45 |
|
Л8-510.000-07 |
1 |
45 |
2,47 (250) |
1,0 (10,0) |
62 |
90 |
8 |
0,38 |
0,45 |
|
Л8-510.000-08 |
2 |
25; 28 |
0,98 (100) |
1,0 (10,0) |
42 |
- |
6 |
0,10 |
0,15 |
|
Л8-510.000-09 |
2 |
25; 28 |
0,98 (100) |
1,0 (10,0) |
42 |
- |
6 |
0,10 |
0,15 |
|
Л8-510.000-10 |
2 |
32 |
1,48 (150) |
1,0 (10,0) |
48 |
- |
8 |
0,14 |
0,20 |
|
Л8-510.000-11 |
2 |
32 |
1,48 (150) |
1,0 (10,0) |
48 |
- |
8 |
0,14 |
0,20 |
|
Л8-510.000-12 |
2 |
38 |
2,47 (250) |
1,0 (10,0) |
54 |
- |
8 |
0,17 |
0,25 |
|
Л8-510.000-13 |
2 |
38 |
2,47 (250) |
1,0 (10,0) |
54 |
- |
8 |
0,17 |
0,25 |
|
Л8-510.000-14 |
2 |
45 |
2,47 (250) |
1,0 (10,0) |
62 |
- |
8 |
0,19 |
0,28 |
|
Л8-510.000-15 |
2 |
45 |
2,47 (250) |
1,0 (10,0) |
62 |
- |
8 |
0,19 |
0,28 |
