Подвески АПЭ 1408.0 серия 5.908-1

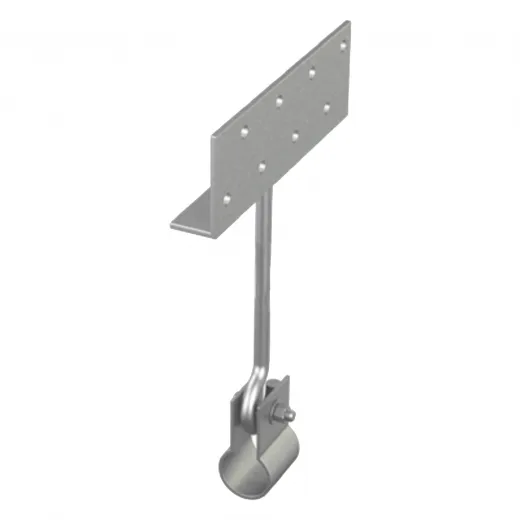

Подвески АПЭ 1408.0 СБ серия 5.908-1 для крепления труб Дн 18-89 мм к железобетонным плитам перекрытия
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Подвески АПЭ 1408.0 применяются для крепления к металлоконструкциям трубопроводов установок автоматического пожаротушения (АУПТ). Наружный диаметр прокладываемых трубопроводов Дн 18 – 89 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

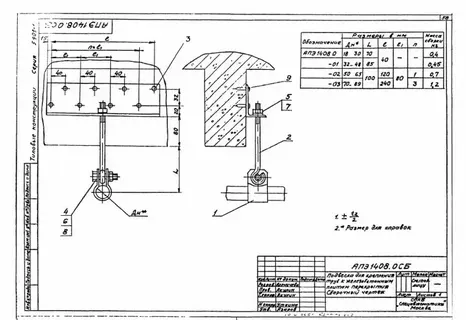

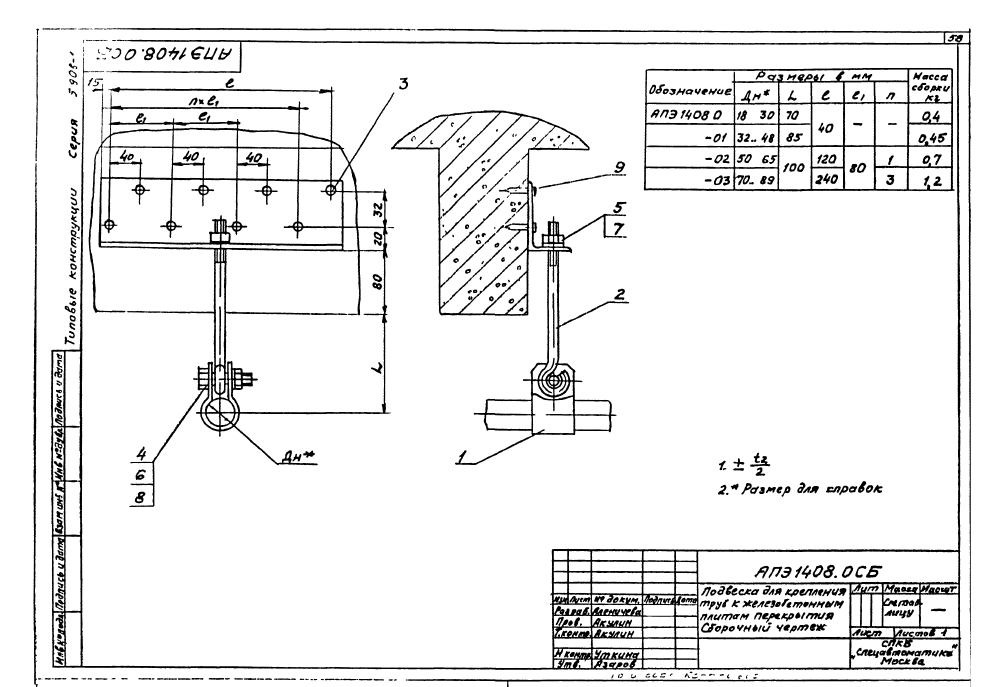

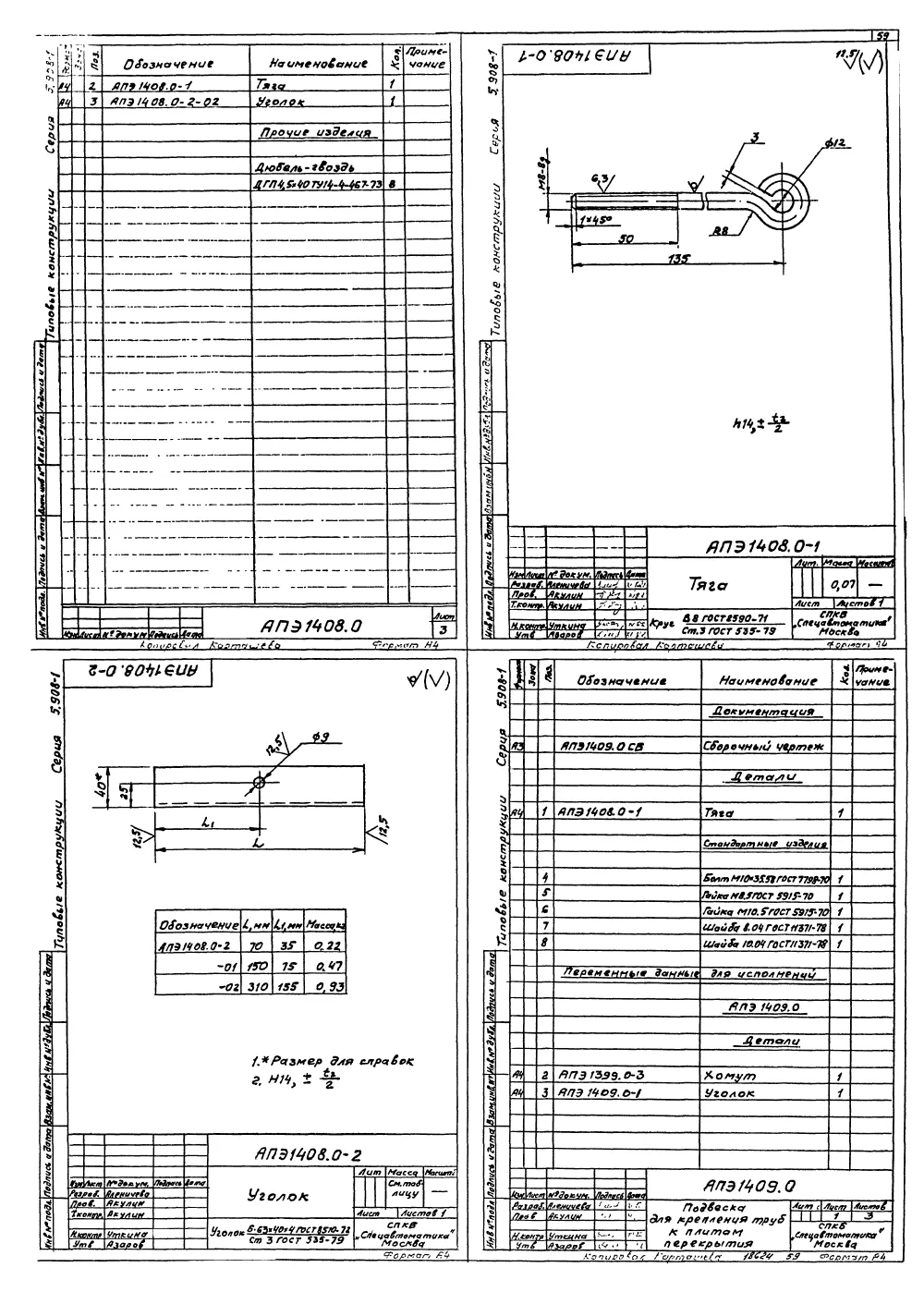

Подвески для крепления х труб АПЭ 1408.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоритическая масса | Расстояние от оси трубопровода до плиты перекрытия L, мм | Диаметр тяги d, мм | Количество отверстий под дюбель-гвозди, шт |
| АПЭ 1408.0 | 18...30 | 0.40 кг. | 70 | 8 | 2 |
| АПЭ 1408.0-01 | 32...48 | 0.45 кг. | 85 | 8 | 2 |
| АПЭ 1408.0-02 | 50...65 | 0.70 кг. | 100 | 8 | 4 |
| АПЭ 1408.0-03 | 70...89 | 1.20 кг. | 100 | 8 | 8 |
