Подвески АПЭ 1405.0 серия 5.908-1

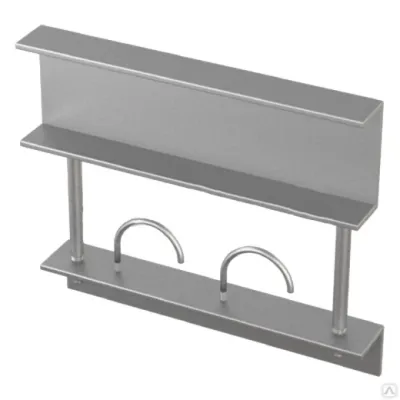

Подвески АПЭ 1405.0 СБ серия 5.908-1 для крепления двух труб Дн 18-219 мм к металлоконструкциям
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Подвески АПЭ 1405.0 применяются для крепления к металлоконструкциям трубопроводов установок автоматического пожаротушения (АУПТ). Наружный диаметр прокладываемых трубопроводов Дн 18 – 219 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

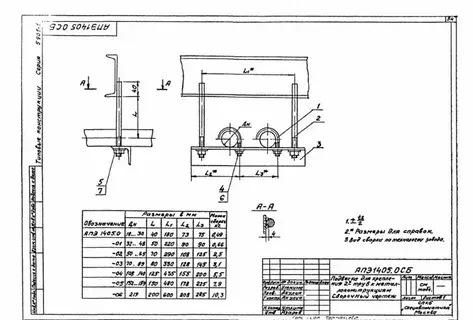

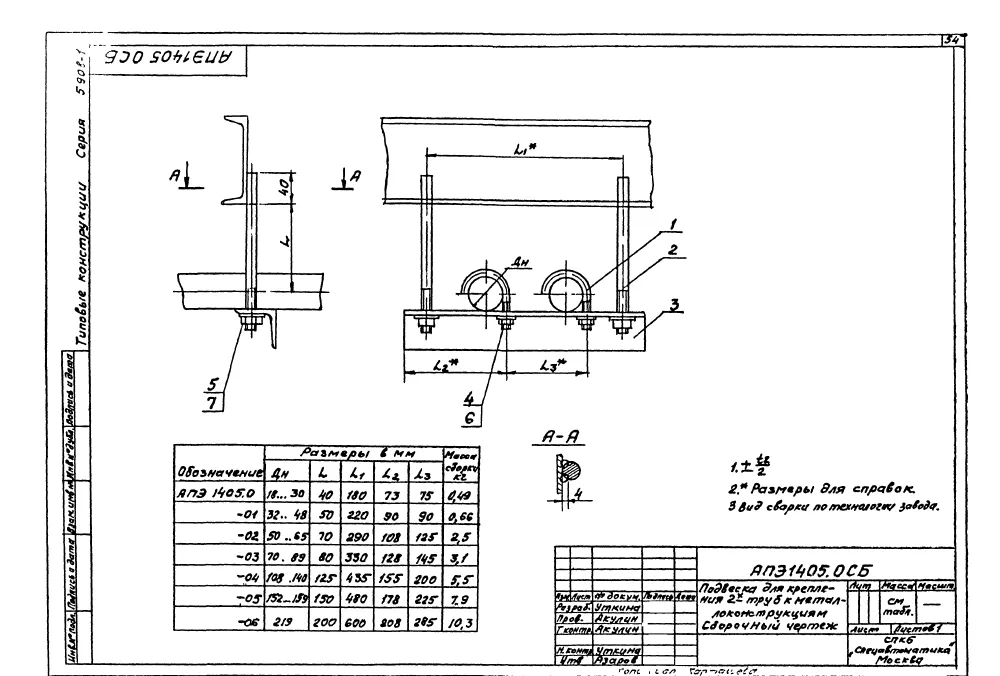

Подвески для крепления двух труб к металлоконструкциям АПЭ 1405.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
| Обозначение | Диаметр, Дн | Длина, L | Длина, L₁ | Длина, L₂ | Масса, кг | |
|---|---|---|---|---|---|---|
| Подвеска АПЭ 1405.0 | 18…30 | 40 | 180 | 73 | 0.49 |
|
| Подвеска АПЭ 1405.0-01 | 32…48 | 50 | 220 | 90 | 0.66 |
|
| Подвеска АПЭ 1405.0-02 | 50…65 | 70 | 290 | 108 | 2.5 |
|
| Подвеска АПЭ 1405.0-03 | 70…89 | 80 | 330 | 128 | 3.1 |
|
| Подвеска АПЭ 1405.0-04 | 108…140 | 125 | 435 | 155 | 5.5 |
|
| Подвеска АПЭ 1405.0-05 | 152…159 | 150 | 480 | 178 | 7.9 |
|
| Подвеска АПЭ 1405.0-06 | 219 | 200 | 600 | 208 | 10.3 |
