Подвеска АПЭ 1399.0 серия 5.908-1
Подвеска АПЭ 1399.0 СБ серия 5.908-1 для крепления труб Дн 18-89 мм к железобетонным плитам перекрытия
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Подвеска АПЭ 1399.0 СБ серия 5.908-1 Применяются для крепления к железобетонным плитам перекрытия трубопроводов установок автоматического пожаротушения (АУПТ).
Наружный диаметр прокладываемых трубопроводов Дн 18 – 89 мм.
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

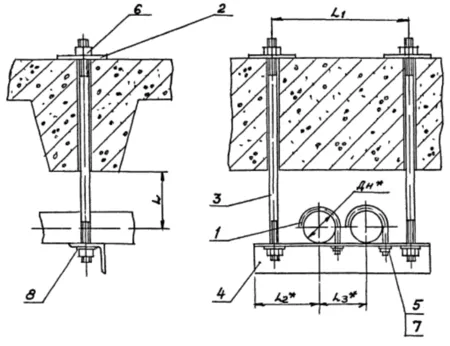

Подвески для крепления труб к железобетонным плитам перекрытия АПЭ 1399.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоритическая масса | Расстояние от оси трубопровода до плиты перекрытия L, мм | Расстояние между осями трубопроводов L3, мм | Диаметр тяг d, мм |
| АПЭ 1401.0 | 18...30 | 1.50 кг. | 40 | 75 | М8 |
| АПЭ 1401.0-01 | 32...48 | 1.89 кг. | 50 | 90 | М8 |
| АПЭ 1401.0-02 | 50...65 | 3.90 кг. | 70 | 125 | М12 |
| АПЭ 1401.0-03 | 70...89 | 4.43 кг. | 80 | 145 | М12 |
| АПЭ 1401.0-04 | 108...140 | 7.62 кг. | 125 | 200 | М16 |
| АПЭ 1401.0-05 | 152...159 | 9.95 кг. | 150 | 225 | М16 |
| АПЭ 1401.0-06 | 219 | 23.88 кг. | 200 | 285 | М20 |
