Опоры АПЭ 1389.0 серия 5.908-1
Опоры АПЭ 1389.0 серия 5.908-1 для крепления трех труб к железобетонной колонне Дн 18 - 89 мм
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.

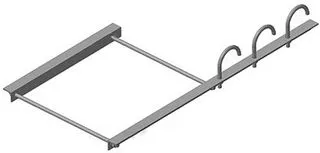

Опоры АПЭ 1389.0 СБ применяются для крепления к железобетонным колоннам трех трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

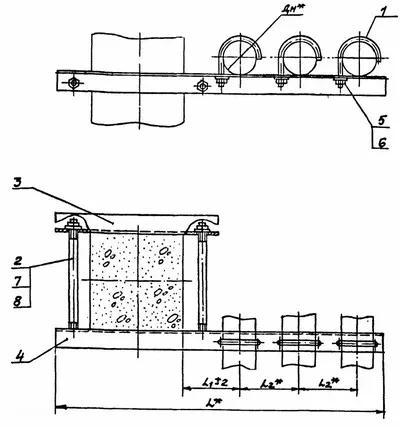

Опоры для крепления труб к железобетонным колоннам АПЭ 1389.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
| Обозначение | Наружный диаметр трубопровода Дн, мм | Теоритическая масса | Расстояние от оси трубопровода до колонны L1, мм | Расстояние между осями трубопроводов L2, мм | Длина опоры L, мм |
| АПЭ 1389.0 | 18...30 | 3.82 кг. | 60 | 75 | 715 |
| АПЭ 1389.0-01 | 32...48 | 5.90 кг. | 70 | 90 | 765 |
| АПЭ 1389.0-02 | 50...65 | 11.62 кг. | 90 | 100 | 815 |
| АПЭ 1389.0-03 | 70...89 | 13.30 кг. | 125 | 145 | 955 |
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
