Опоры АПЭ 1385.0 серия 5.908-1
Опоры АПЭ 1385.0 СБ серия 5.908-1 для крепления трех труб к металлоконструкциям Дн 18 - 89 мм
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1385.0 СБ применяются для крепления к металлоконструкциям трех трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.
Опоры для крепления труб к металлоконструкциям АПЭ 1385.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.

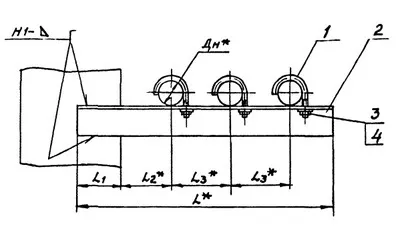

| Обозначение | Наружный диаметр трубопровода Дн, мм |
Теоритическая масса |
Расстояние от оси трубопровода до металлоконструкции L2, мм |
Расстояние между осями трубопроводов L3, мм | Длина опоры L, мм |
| АПЭ 1385.0 | 18...30 | 0.60 кг. | 60 | 75 | 310 |
| АПЭ 1385.0-01 | 32...48 | 1.50 кг. | 70 | 90 | 380 |
| АПЭ 1385.0-02 | 50...65 | 3.20 кг. | 80 | 125 | 480 |
| АПЭ 1385.0-03 | 70...89 | 6.60 кг. | 125 | 145 | 590 |
