Опоры АПЭ 1383.0 серия 5.908-1
Опоры АПЭ 1383.0 серия 5.908-1 для крепления трубы к металлоконструкциям Дн 18 - 219 мм
Серия 5.908-1 - это стандарт типовых узлов крепления трубопроводов автоматического пожаротушения, рассчитанные на одновременное действие вертикальных и горизонтальных нагрузок.
Опоры АПЭ 1383.0 СБ применяются для крепления к металлоконструкциям трубопроводов установок автоматического пожаротушения (АУПТ).
Стандартно опоры АПЭ серия 5.908-1 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

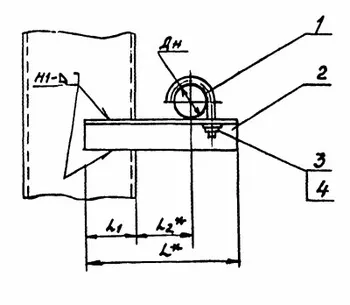

Опоры для крепления труб к металлоконструкциям АПЭ 1383.0 СБ изготавливаются в соответствии с чертежами типовых конструкций серии 5.908-1.
Обозначение |
Размеры в мм |
Масса, кг |
|||
Дн |
L |
L₁ |
L₂ |
||
|
АПЭ 1383.0 |
18…30 |
160,0 |
45,0 |
60,0 |
0,40 |
|
АПЭ 1383.0-01 |
32…48 |
180,0 |
50,0 |
70,0 |
0,45 |
|
АПЭ 1383.0-02 |
50…65 |
210,0 |
60,0 |
80,0 |
0,62 |
|
АПЭ 1383.0-03 |
70…89 |
300,0 |
75,0 |
125,0 |
1,55 |
|
АПЭ 1383.0-04 |
108…140 |
400,0 |
90,0 |
200,0 |
3,50 |
|
АПЭ 1383.0-05 |
152…159 |
510,0 |
100,0 |
280,0 |
5,00 |
|
АПЭ 1383.0-06 |
219 |
560,0 |
100,0 |
300,0 |
7,82 |
