Заглушки фланцевые стальные АТК 24.200.02-90
Применяются в системах химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности при следующих параметрах рабочей среды:
1. Условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2)
2. Температура от -70 С до 600 С.
Материал изготовления сталь 20,09Г2С,15Х5М,12Х18Н10Т.
Заглушки фланцевые согласно АТК 24.200.02-90 имеют пять исполнений уплотнительных поверхностей.
При заказе заглушек следует учитывать, что исполнения уплотнительных поверхностей заглушек не совпадают с исполнением уплотнительных поверхностей фланцев.
Пример условного обозначения при заказе круглой фланцевой заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (4 кгс/см2) из стали 20:
Заглушка 5-80-4,0-20 АТК 24.200.02-90
1. Условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2)
2. Температура от -70 С до 600 С.
Материал изготовления сталь 20,09Г2С,15Х5М,12Х18Н10Т.
Заглушки фланцевые согласно АТК 24.200.02-90 имеют пять исполнений уплотнительных поверхностей.
При заказе заглушек следует учитывать, что исполнения уплотнительных поверхностей заглушек не совпадают с исполнением уплотнительных поверхностей фланцев.

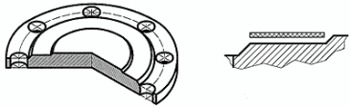

Исполнение 1.
Заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2)Исполнение 2.

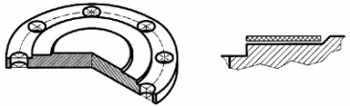

Заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см2)Исполнение 3.

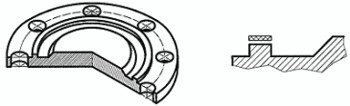

Заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 10 до 63 кгс/см2)Исполнение 4.

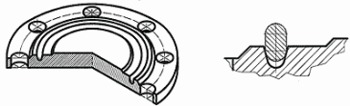

Заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2).Исполнение 5.

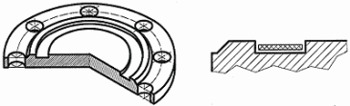

Заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см2).Пример условного обозначения при заказе круглой фланцевой заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (4 кгс/см2) из стали 20:
Заглушка 5-80-4,0-20 АТК 24.200.02-90
